Produktdetails:
Zahlung und Versand AGB:
|
| Draht: | 20AWG, reines Kupfer | J1939 weibliche Steckdose: | Äquivalent von Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Art der Steckerbuchse J1939: | Typ 2 | J1939 Männliche Steckdosen: | Äquivalent von Deutsch HD10-9-1939P-P080 |
| Typ der J1939 männlichen Steckdosen: | Typ 2 | OBD2 weibliche Steckdose: | mit KET-Terminals |
| Stifte oder Anschlüsse: | mit einer Breite von nicht mehr als 30 mm, | Arbeitstemperatur: | -25°C bis +85°C |
| Hervorheben: | j1939 y Kabel,j1939 Lkw-GPS,j1939 bis obd2 |
||

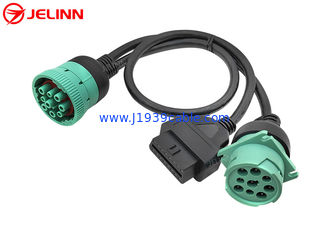

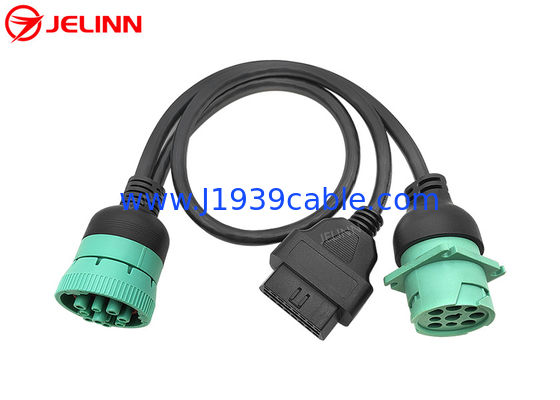

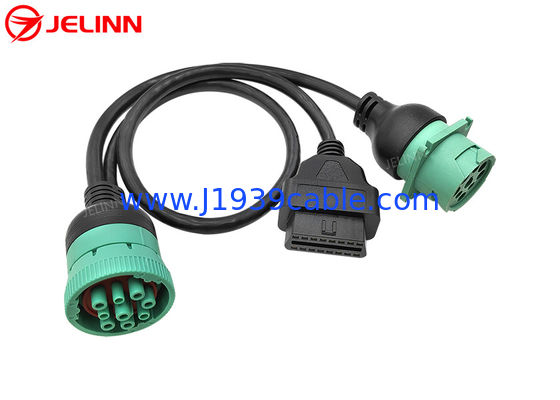

J1939 9 Pin zu OBD 2 OBD2 16 Pin Splitter Y Kabel 9Pin Splitter Draht Gelenk für Lkw-GPS
Spezifikation
| J1939 weiblicher Stecker | Äquivalent von Deutsch HD16-9-1939S-P080 |
| Typ des weiblichen Steckers J1939 | Typ 2 |
| J1939 männlicher Stecker | Äquivalent von Deutsch HD10-9-1939P- P080 |
| Typ des männlichen Steckverbinder J1939 | Typ 2 |
| OBD2-weiblicher Stecker | mit KET-Terminals |
| Draht | 20AWG, reines Kupfer |
| Material des J1939-Anschlusses | PA66 + Glasfaser |
| Material des OBD2-Anschlusses | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| mit einer Breite von mehr als 20 mm | mit einer Breite von nicht mehr als 30 mm, |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlerhafte Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Das Ende der J1939 weiblichen und männlichen Steckdosen kann entweder überflutet oder nicht geformt werden,nach Ihren Bedürfnissen.
mit einer Breite von nicht mehr als 20 mm
nicht übergeformt
DieDeutsch 9 PinDer weibliche Steckverbinder ist Typ 2, daher ist sein Pin F mit einem kleineren Durchmesser als Pin C und Pin J. Weibliche Steckverbinder des Typs 2 J1939 können in männliche Steckverbinder des Typs 1 oder Typ 2 J1939 eingesetzt werden.
Der weibliche OBD2-Anschluss ist mit KET-Terminalen ausgestattet, die den weiblichen OBD2-Anschluss widerstandsfähiger machen.
Pin-Zuteilung oder Pin-Out
Im Allgemeinen wird die Pin-Zuteilung oder Pin-Out wie folgt aussehen (4 Pins, die angeschlossen werden sollen):
| OBD2 weiblich | Signal | J1939 weiblich | J1939 männlich |
| 4 oder 5 | Boden | Eine | Eine |
| 16 | Batterie | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Manchmal...die Pin-Zuteilung oder Pin-out kann auch so sein ((6 Pinszu verbinden):
| OBD2 weiblich | Signal | J1939 weiblich | J1939 männlich |
| 4 oder 5 | Boden | Eine | Eine |
| 16 | Batterie | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Manchmal...die Pin-Zuteilung oder Pin-out kann auch so sein (6 Pinszu verbinden):
| OBD2 weiblich | Signal | J1939 weiblich | J1939 männlich |
| 4 oder 5 | Boden | Eine | Eine |
| 16 | Batterie | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
Das 6-Draht-Kabel enthält auch Verkabelung für die J1708 Leitungen.es ist besser, sie nicht zu verbinden, da manchmal die hinzugefügten Leitungen den Betrieb einiger GPS-Tracker stören können.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.
Anwendung
Dieses Kabel wird verwendet, umTelematik- oder Flottenmanagementgeräte wieGPS-Tracker oder ELDs für Nutzfahrzeuge, die über die J1939 9-Pin-Runddeutsch-Ports verfügen.
Dieses Kabel ermöglicht auch die Anbindung von OBD2-Diagnosegeräten oder -Scannern (mit entsprechender Software) an den runden J1939-Anschluss.Denken Sie daran, dass die meisten OBD2-Software und Scanner auf dem Lesen von PID basierenJ1939 ist ein PGN-basiertes Protokoll, bei dem jedes PGN mehrere Parameter enthält.
