Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf

Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf

Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable
Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable Green Deutsch 9 Pin J1939 Female to J1939 Male Square Flange and Threaded J1939 Male Split Y Cable

Großes Bild :  Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: OEM
Zertifizierung: RoHS
Modellnummer: J1939
Zahlung und Versand AGB:
Min Bestellmenge: 100 Stück
Preis: Please email us for prices
Verpackung Informationen: PET-Taschen und dann -kartone
Lieferzeit: 3-30 Werktage
Zahlungsbedingungen: T/T, Payoneer, Western Union, Paypal, L/C
Versorgungsmaterial-Fähigkeit: 50.000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Draht: 18AWG, reines Kupfer Buchse J1939: Äquivalent von Deutsch HD16-9-1939S-P080
Art der Buchse J1939: Art - 2 J1939 männlicher Behälter 1: Äquivalent von Deutsch HD10-9-1939P-P080
J1939 männlicher Behälter 2: Äquivalent von Deutsch HD10-9-1939P-BP03 Art von männlichen Behältern J1939: Art - 2
Prüfung: 100% offen, Kurzschluss und Misdrahtprüfung Prüfungsspannung: DC300V 5M ohm/10ms
Markieren:

Kabel des Teilers J1939

,

verlegtes Kabel J1939 Y

,

Deutsch 9 Adapterkabel Pin j1939

Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf


Spezifikation



Buchse J1939 Äquivalent von Deutsch HD16-9-1939S-P080
Art der Buchse J1939 Art - 2
J1939 männlicher Behälter 1 Äquivalent von Deutsch HD10-9-1939P-P080
J1939 männlicher Behälter 2 Äquivalent von Deutsch HD10-9-1939P-BP03
Art von männlichen Behältern J1939 Art - 2
Draht 18AWG, reines Kupfer
Material von Verbindungsstücken J1939 PA66 + Glasfaser
Steckerbelegung oder pinout besonders angefertigt
Kabellänge besonders angefertigt
Stifte oder Anschlüsse kupfern, Nickel-überzogen oder vergoldet
Durchgangswiderstand 3-Ohm-Maximum.
Isolationswiderstand 5M Ohm Min.
Betriebstemperatur −25℃ | +85℃
Prüfung 100% offen, Kurzschluss und Misdrahtprüfung
Prüfungsspannung DC300V 5M ohm/10ms
Garantie 1 Jahr





Wir öffneten Plastikformen der Verbindungsstücke, der Sockel, der Stecker und der Behälter. Werden reine kupferne Drähte der Qualität 18AWG eingesetzt, um diese Kabel herzustellen. Wir können die Kabel mit ausgezeichnetem Zusammenhang und Haltbarkeit immer machen.



Die Buchse J1939 ist mit einem Sicherungsring. Den Sicherungsring, nach der Verstopfung, drehend versichert, dass das Verbindungsstück nicht versehentlich getrennt kommt.



Das Ende von Deutsch 9 Pin-Frau und -Stempeln kann oder nicht, entsprechend Ihrem Bedarf overmolded. Wenn die Enden overmolded, sind die Kabel stärker und dauerhaft. Wenn er nicht overmolded, kann der Preis niedriger sein, weil der Rohstoff und die Arbeitskosten gespart werden.

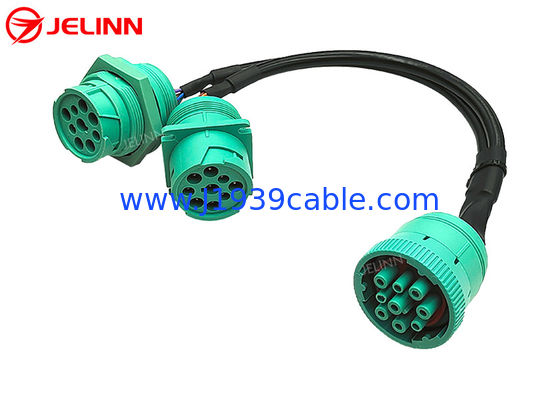

Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf 0

Overmolded

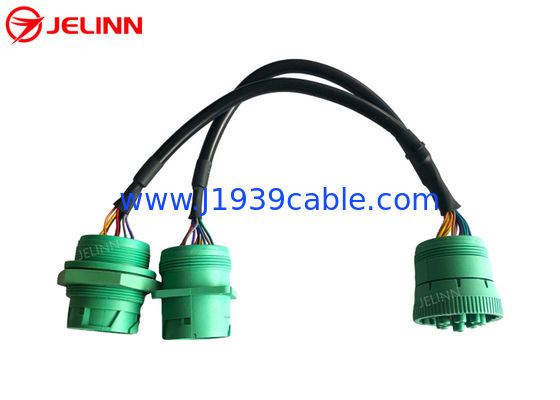

Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf 1

Nicht overmolded





Die Deutsch 9 Pin-Buchse dieses Kabels ist Art - 2, so ist sein Pin F mit smalller Durchmesser als Pin C und Pin J. Type 2 Buchsen J1939 kann in Typ 1 oder in Art eingefügt werden - 2 männliche Behälter J1939.

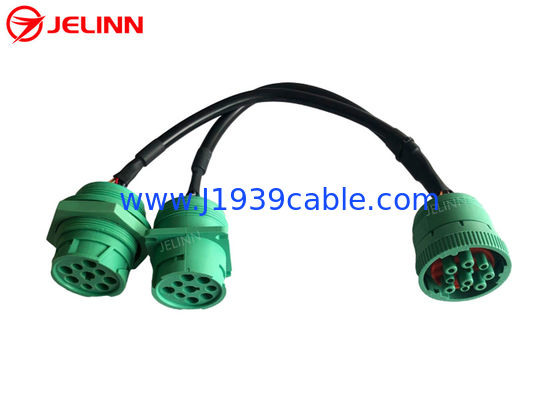

Grüne Deutsch 9 Frau Pin J1939 zum männlichen Flansch des Quadrat-J1939 und zu verlegtem Mann J1939 spaltete y-Kabel auf 2





Einer der männlichen Behälter J1939 ist verlegtes Kontermutterberg-Artcommon auf Paccar-LKWs (Kenworth, Peterbilt, Weststern).



Steckerbelegung oder pinout



In den meisten Fällen werden alle 9 Stifte des Mannes J1939 und Buchsen angeschlossen, so dort sind 9 Drähte 18AWG im Kabel. Wenn es keinen Bedarf an allen 9 Stiften gibt angeschlossen zu werden, kann der Preis niedriger sein, weil der Rohstoff und die Arbeitskosten niedriger sein können.


Die Steckerbelegung oder das pinout können entsprechend Ihrem Bedarf auch besonders angefertigt werden.


Anwendung

Es gibt nur einen Diagnosehafen J1939 in einem LKW. Wenn Sie zwei Geräte mit Hafen J1939 an den LKW gleichzeitig anschließen möchten, ist dieses Deutsch 9 Kabel Pin J1939 Spalten-Y erforderlich. Es kann ELDs (elektronische Protokollierungs-Geräte, wie Cummins-ZED, Garmin-eLog oder KeepTruckin ELD), Diagnosegeräte oder Scanner oder Störungscodeleser an den LKW anschließen.



Dieser Deutsch 9 Pin J1939 spaltete y-Kabel erlaubt Portverlegung oder Verbindung von mehrfachen Geräten auf. Dieses y-Kabel ist für Hochleistungsnutzfahrzeuge (wie irgendein Freightliner Cascadias und andere) die den Diagnosehafen des Stift J1939 9 neben dem Kupplungspedal oder in etwas anderem ungünstigem Standort haben. Es ist auch für Nutzfahrzeuge, die mehrfache Geräte werden angeschlossen an den Diagnosehafen des Stift J1939 9 erfordern. Dieses y-Kabel spaltet den Diagnosehafen J1939 auf und gewährt einen Hafen J1939 am ursprünglichen Standort und den anderen, der an ein ELD oder ein anderes Gerät, das, angeschlossen wird einen Hafen J1939 hat.



Dieses Kabel kann in den meisten Diesel-LKWs wie Kenworth, international, Freightliner, Isuzu, Hino, Regenmantel, Peterbilt, Oshkosh, Sterling, Volvo, Arbeitspferd, Navist und Weststern benutzt werden.
