Produktdetails:
Zahlung und Versand AGB:
|
| Draht: | 20AWG, reines Kupfer | J1939 weibliche Steckdose: | Äquivalent von Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| Art der Steckerbuchse J1939: | Typ 2 | J1939 Männliche Steckdosen: | Äquivalent von Deutsch HD10-9-1939P-P080 |
| Typ der J1939 männlichen Steckdosen: | Typ 2 | OBD2 weibliche Steckdose: | mit KET-Terminals |
| Hervorheben: | j1939 obd2,j1939 bis obd2,j1939 männlich weiblich bis obd2 |
||

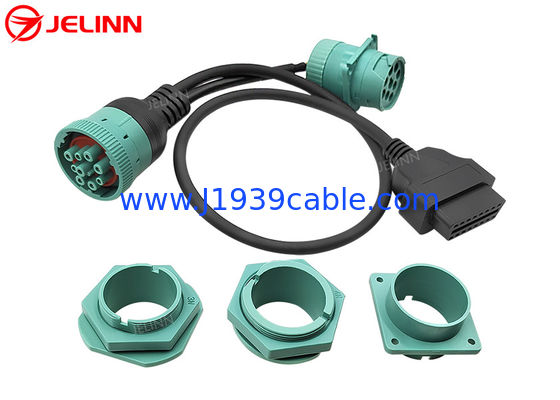

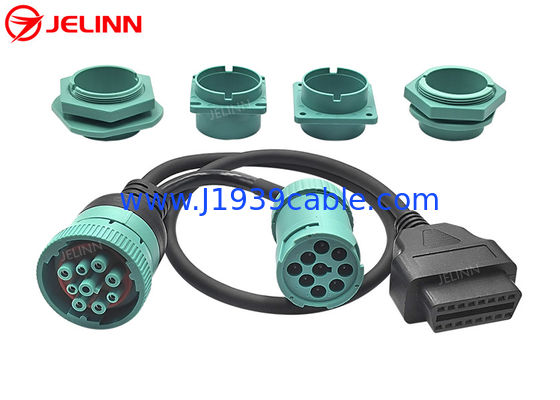

Deutsch J1939 männlich weiblich zu OBD 2 OBD2 Steckverbinder Splitter Y-Kabel

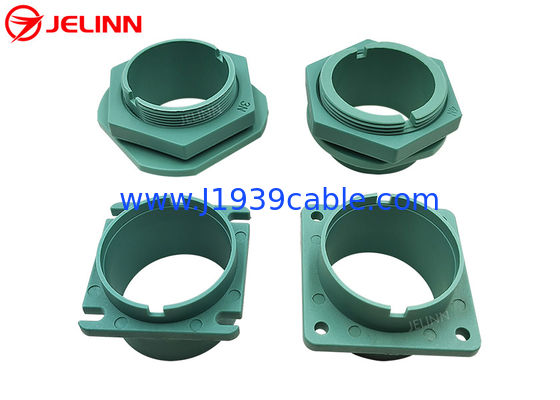

Mit 4 verschiedenen Plattenhalterungen
Spezifikation
| J1939 weibliche Steckdose | Äquivalent von Deutsch HD16-9-1939S-P080 |
| Typ der weiblichen Steckdose J1939 | Typ 2 |
| J1939 männliche Stecker | Äquivalent von Deutsch HD10-9-1939P-P080 |
| Typ der J1939 männlichen Steckdosen | Typ 2 |
| OBD2 weibliche Steckdose | mit KET-Terminals |
| Draht | 20AWG, reines Kupfer |
| Material der Stecker J1939 | PA66 + Glasfaser |
| Material der OBD2-OBDII-Steckdose | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Gewährleistung | 1 Jahr |
Das Ende der J1939 weiblichen und männlichen Stecker kann übergeformt oder nicht,nach Ihren Bedürfnissen.
Der weibliche Stecker J1939 ist Typ 2, so dass sein Pin F mit einem kleineren Durchmesser wie Pin C und Pin J. Typ 2 J1939 weibliche Stecker können mit Typ 1 oder Typ 2 J1939 männliche Stecker kompatibel sein.
Die OBD2-Weibliche Steckdose ist mit KET-Terminalen ausgestattet, die die OBD2-Weibliche Steckdose widerstandsfähiger machen.
Pin-Zuteilung oder Pin-Out
Im Allgemeinen wird die Pin-Zuteilung oder Pin-Out wie folgt aussehen (4 Pins, die angeschlossen werden sollen):
| OBD2 weiblich | Signal | J1939 weiblich | J1939 männlich |
| 5 | Boden | Eine | Eine |
| 16 | Batterie | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
Manchmal...die Pin-Zuteilung oder Pin-out kann auch so sein (6 Pinszu verbinden):
| OBD2 weiblich | Signal | J1939 weiblich | J1939 männlich |
| 5 | Boden | Eine | Eine |
| 16 | Batterie | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
Das 6-Draht-Kabel enthält auch Verkabelung für die J1708 Leitungen.es ist besser, sie nicht zu verbinden, da manchmal die hinzugefügten Leitungen den Betrieb einiger GPS-Tracker stören können.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.
Anwendung

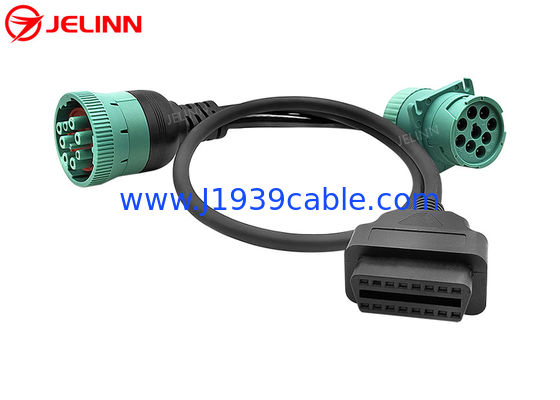

Dies ist ein Kabel zwischen einem J1939 runden Deutsch 9-Pin weiblichen Stecker, ein J1939 Deutsch 9 Pin männlichenAnschluss und ein 16-Stift-Anschluss im OBD2-Stil (weibliche Fahrzeugseite mit einem OBD2-Prüfanschluss). Die Datenleitungen J1939 +/- sind an die CAN-Leitungen +/- angeschlossen,Und die Strom- und Erdleitungen sind auch verbunden..
Die allgemeine Anwendung besteht darin,Telematik- oder Flottenmanagementgeräte wieGPS-Tracker und ELDs für ein Fahrzeug mit dem 9-Pin-Rund Deutsch-Anschluss.
Dieses Kabel ermöglicht auch die Anbindung von OBD2-Diagnosegeräten oder -Scannern (mit entsprechender Software) an den runden J1939-Anschluss.Denken Sie daran, dass die meisten OBD2-Software und Scanner auf dem Lesen von PID basierenJ1939 ist ein PGN-basiertes Protokoll, bei dem jedes PGN mehrere Parameter enthält.
