Produktdetails:
Zahlung und Versand AGB:
|
| J1939 weibliche Steckdose: | Äquivalent von Deutsch HD16-9-1939S-P080 | Typ der weiblichen Steckdose J1939: | Typ 2 |
|---|---|---|---|
| Draht: | 20AWG, reines Kupfer | Arbeitstemperatur: | -25°C bis +85°C |
| Stifte oder Anschlüsse: | mit einer Breite von nicht mehr als 30 mm, | Isolierwiderstand: | 5M Ohm Min. |
| Hervorheben: | pt30 Feuervorrichtung,PT30-Gerät,ELD-Kabel |
||

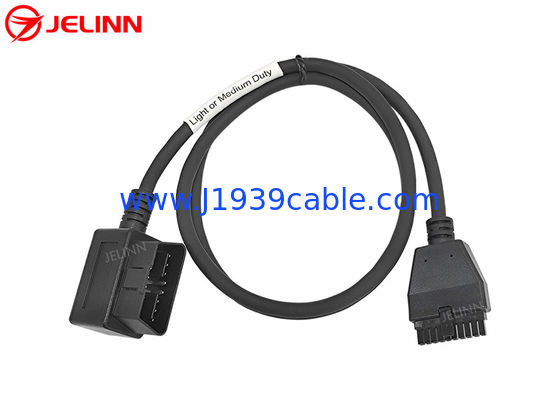

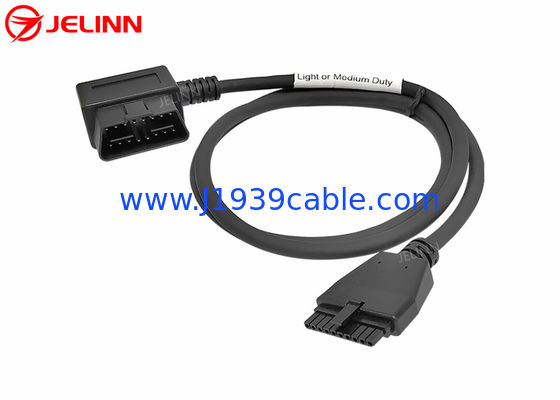

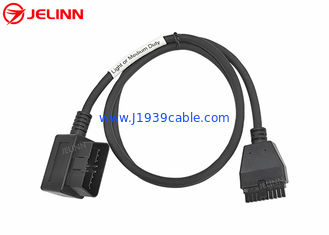

PT30 ELD-Gerät Kabel OBD2 OBDII J1962 Kabel Elektronische Protokollvorrichtung
für Volvo oder Mack Trucks in Nordamerika
Spezifikation
| J1939 weibliche Steckdose | Äquivalent von Deutsch HD16-9-1939S-P080 |
| Typ der weiblichen Steckdose J1939 | Typ 2 |
| Farbe der weiblichen Steckdose J1939 | Grün |
| Draht | 20AWG, reines Kupfer |
| Material des OBD2-OBDII-Anschlusses | PA66 |
| Material der weiblichen Steckdose J1939 | PA66+ Glasfaser |
| Kabellänge | angepasst |
| Pin-Zuteilung oder Pin-Out | angepasst |
| mit einer Breite von mehr als 20 mm | mit einer Breite von nicht mehr als 30 mm, |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Prüfungen | 100% offene, kurze und fehlerhafte Kabelprüfung |
| Gewährleistung | 12 Monate |
Die J1939Deutsch 9-PinDie übergeformte PVC-Injektion am Ende von J1939Deutsch 9-PinDie weibliche Steckdose ist in einem rechten Winkel von 90 Grad.
DieDeutsch 9 PinDie weibliche Steckdose ist Typ 2, so dass der Pin F mit einem kleineren Durchmesser als der Pin C und Pin J ist. Weibliche Steckdose des Typs 2 J1939 kann in männliche Behälter des Typs 1 oder Typ 2 J1939 eingesetzt werden.
Der weibliche OBD2-Anschluss ist mit KET-Terminalen ausgestattet, die den weiblichen OBD2-Anschluss widerstandsfähiger machen.
Pin-Zuteilung oder Pin-Out
Im Allgemeinen sieht die Pin-Zuteilung oder das Pinout wie folgt aus (4 Pins, die angeschlossen werden sollen):
| OBD2 weiblich | Signal | J1939 weiblich |
| 4 oder 5 | Boden | Eine |
| 16 | Batterie | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Manchmal...die Pin-Zuteilung oder Pinout kann auch so sein (6 Pinszu verbinden):
| OBD2 weiblich | Signal | J1939 weiblich |
| 4 oder 5 | Boden | Eine |
| 16 | Batterie | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
Manchmal...die Pin-Zuteilung oder Pinout kann auch so sein (6 Pinszu verbinden):
| OBD2 weiblich | Signal | J1939 weiblich |
| 4 oder 5 | Boden | Eine |
| 16 | Batterie | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Das 6-Draht-Kabel enthält auch Verkabelung für die J1708 Leitungen.es ist besser, sie nicht zu verbinden, da manchmal die hinzugefügten Leitungen den Betrieb einiger GPS-Tracker stören können.
Die Pin-Zuteilung oder das Pinout kann auch nach Ihren Bedürfnissen angepasst werden.
Anwendung
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)Die J1939 +/- Datenleitungen sind mit den CAN +/- Leitungen verbunden, und die Strom- und Bodenleitungen sind ebenfalls verbunden.
Die allgemeine Anwendung besteht darin,Telematik-, Flottenmanagement- oder Lkw-Technologie-Geräte wieGPS-Tracker für schwere Nutzfahrzeuge, die über 9-Pin-Runde Deutsch-Anschlüsse verfügen.
Dieses Kabel ermöglicht auch ein OBD2-Scan-Tool oder eineFehlercodeleser(mit der entsprechenden Software) an den runden J1939-Anschluss anschließen.J1939 ist ein PGN-basiertes Protokoll., wobei jedes PGN mehrere Parameter enthält. Ihr Scan-Tool muss PGNs verarbeiten können, wenn es mit diesem Kabel arbeiten soll.
