OBD 2 OBD2 Splitter Y-Kabel Männlich zu Doppelweiblich 16 Pins für Mazda Mitsubishi Autos
Spezifikation
| OBD2 männliche Steckdose | Standard |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | gerade |
| Hyundai und Kia OBD2 weiblicher Stecker | Äquivalent des ursprünglichen |
| Gemeinsamer OBD2-weiblicher Stecker | Standard, mit KET-Terminals |
| Endgeräte der OBD2-weiblichen Steckverbinder | mit einer Breite von nicht mehr als 30 mm, |
| Überform von OBD2-weiblichem Steckverbinder | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |

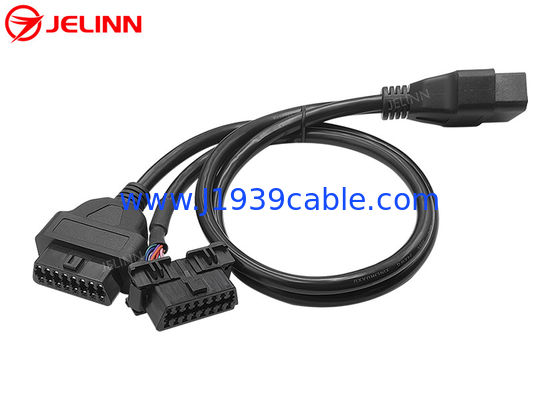

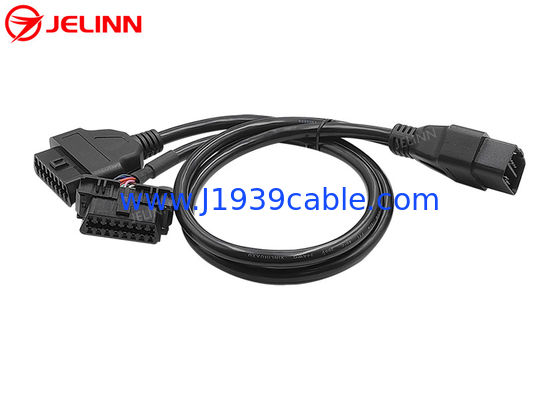

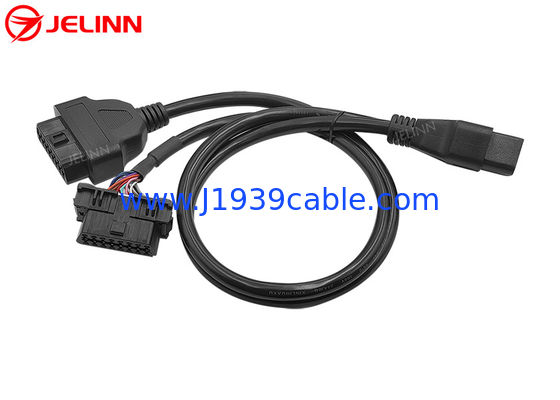

Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Männchen Steckers, einem Ersatz Hyundai und Kia OBD2-Weibchen-Anschluss mit Baffle und einem gemeinsamen OBD2-Weibchen-Anschluss.
Der gemeinsame OBD2-OBDII J1962 weibliche Steckverbinder ist mit hochwertigen, widerstandsfähigen KET-Endgeräten ausgestattet.die für eine Prüf- oder Diagnoseumgebung geeigneter ist, in der die Geräte häufig angeschlossen und abgeschaltet werden.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-OBD2 OBDII-Weibchen- und Männchenanschlüsse sorgt dafür, dass das Kabel gerade herauskommt.
Wir können verschiedene Formen für die Enden von OBD2-OBDII-Konnektoren für weibliche und männliche Anschlüsse machen. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, können wir und wir haben die Fähigkeit, eine neue Overmold für Sie mit angemessener Gebühr zu machen. Darüber hinaus können wir es sogar kostenlos machen, solange die Bestellmenge 5000 Stück oder mehr beträgt.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | Hyundai und Kia OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bei diesem Pin-Out sind der Pin 4 und der Pin 5 der OBD2 OBDII-Konnektoren mit einem kurzen Draht miteinander verbunden.Es sind 9 Pins verdrahtet., aber es gibt 8 Drähte von 26AWG im Kabel von OBD2 männlicher Steckdose zum gemeinsamen OBD2 weiblichen Steckverbinder. Alle 16 Pins von OBD2 männlicher Steckdose zu Hyundai und Kia OBD2 weiblicher Steckdose sind verdrahtet,Also gibt es 16 Drähte von 26AWG im Kabel von OBD2 männlichen Stecker zu Hyundai und Kia OBD2 weiblichen Stecker.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | Hyundai und Kia OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26 AWG in beiden Kabeln.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.Wir schlagen vor, dass wir einfach die notwendigen Pins verbinden, die Sie brauchen und der Preis kann niedriger sein, weil die Rohstoffe und Arbeitskosten sind niedriger.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, IoV-Geräte, Flottenmanagementgeräte, OBD2-GPS-Tracker, OBD2-CAN-Programmierwerkzeuge, ECU-Tuning-Tools oder Fahrzeugleistungstuning-Tools an die 16-Pin-Frauen-OBD2-Diagnoseanschlüsse von Fahrzeugen.
Dieses OBD2-OBDII-Y-Kabel ermöglicht die Verlagerung oder Anbindung mehrerer Telematik- oder IoV-Geräte. Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port. Installieren Sie den Ersatz Hyundai und Kia OBD2 weiblichen Stecker mit Baffle an einem Ende der Y Enden zurück an die ursprüngliche Position des OBD2 weiblichen Diagnosenabschlusses im Auto.Dann können Sie eine Telematik oder IoV Gerät an den gemeinsamen OBD2 weibliche Stecker am anderen Ende der Y-Enden verbinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureWenn Sie den Ersatz-Hyundai- und Kia-OBD2-Weibchenanschluss zur Verfügung stellen und dann das Telematik- oder IoV-Gerät verstecken, das mit dem gemeinsamen OBD2-Weibchenanschluss verbunden ist,Dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne das Panel zu öffnen.
Dieses Kabel kann auch zum Anschließen von OBD2-Diagnosegeräten oder Scannern oderFehlercodeleser(mit der entsprechenden Software).
Senden einer Anfrage
Wenn Sie die Kabel, Adapter oder Steckverbinder von OBD2 OBDII, J1939 oder J1708 auf unserer Website nicht gefunden haben oder nicht die Zeit haben, nach ihnen zu suchen, können Sie uns gerne mitteilen, welche Kabel von OBD2 OBDII, J1939 oder J1708Anschlüsse, die Sie benötigenÜbermittlung einer Anfrage(Wenn Sie ein Bild haben, fügen Sie es bitte in der Anfrage an.) Wir können auch alle OBD2-OBDII-, J1939- oder J1708-Kabel, Adapter oder Steckverbinder für Sie anpassen.
