Produktdetails:
Zahlung und Versand AGB:
|
| Stifte der OBD2-Männlichen Steckdose: | mit einer Breite von nicht mehr als 30 mm, | Endgeräte des weiblichen OBD2-Anschlusses: | mit einer Breite von nicht mehr als 30 mm, |
|---|---|---|---|
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Draht: | 26AWG, reines Kupfer |
| Überformung der OBD2-Mannsteckdose: | Rechtswinkel 90 Grad | Material von übergeformtem Teil: | PVC |
| Hervorheben: | OBD-Teiler,OBDII-Teilerkabel,Teiler J1962 Y |
||

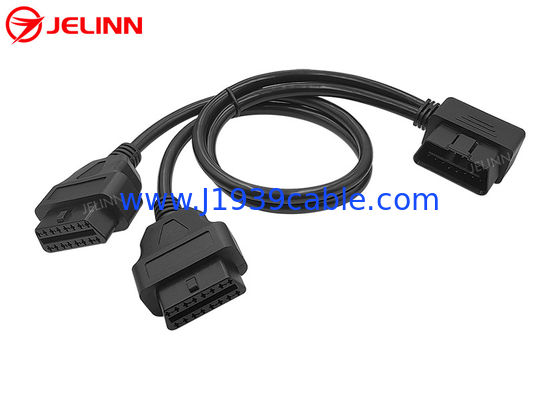

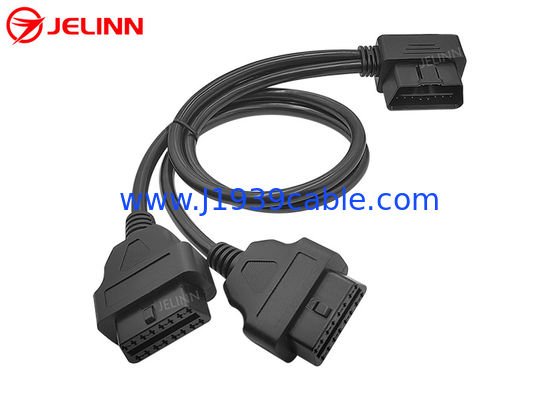

OBD2 OBDII 16-Pin-Rechtswinkel-Männlich-zu-Doppel-Weiblich-Rundes Split-Y-Kabel
Spezifikation
| OBD2 männliche Steckdose | Standard |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | Rechtswinkel 90 Grad |
| OBD2-weibliche Steckverbinder | Standard |
| Endgeräte der OBD2-weiblichen Steckverbinder | mit einer Breite von nicht mehr als 30 mm, |
| Überformung von OBD2-weiblichen Steckverbindern | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Mannsteckers und zwei OBD2-Frauenanschlüssen.
Der OBD2-OBDII-weibliche Steckverbinder ist mit hochwertigen, widerstandsfähigen Endgeräten ausgestattet.die für eine Prüf- oder Diagnoseumgebung geeigneter sind, in der die Geräte (an den OBD2-weiblichen Steckverbinder angeschlossen) häufig angeschlossen und ausgeschlossen werden.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-Frauen-OBD2-OBDII-Anschlüsse lässt das Kabel gerade herauskommen.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | OBD2-weibliche Verbindung 1 | OBD2-weibliche Verbindung 2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die schwarzen Drähte in beiden runden Kabeln sind an den Pin 5 angeschlossen.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | OBD2-weibliche Verbindung 1 | OBD2-weibliche Verbindung 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26AWG in beiden runden Kabeln.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, M2M-Geräte, IoV-Geräte (Internet of Vehicles), Flottenmanagementgeräte, OBD2-GPS-Tracker oder Fahrzeug-Performance-Tuning-Tools an die OBD2-Frauen-Diagnoseanschlüsse der Fahrzeuge.
Wenn Sie zwei Telematik- oder IoV-Geräte mit männlichen OBD2-Anschlüssen in einem Fahrzeug verbinden möchten,Dieses OBD2 OBDII männlich zu doppelter weiblicher Splitter Y Kabel kann helfen, dies zu tun. Dieses Y-Kabel trennt den ursprünglichen OBD2-Diagnostikanschluss für Weibchen.Überprüfen Sie, ob die Telematik- oder IoV-Geräte mit der Spannung des Fahrzeugs (12V oder 24V) kompatibel sind. Es ist wichtig! Schalten Sie den Motor aus und schließen Sie dann diese beiden Telematik- oder IoV-Geräte an die beiden weiblichen OBD2-Anschlüsse an.
Dieses Kabel kann auch zum Anschließen von OBD2-Diagnosegeräten oder Scannern oderFehlercodeleser.
Senden einer Anfrage
Wenn Sie die OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder auf unserer Website nicht gefunden haben oder nicht die Zeit haben, nach ihnen zu suchen, können Sie uns gerne mitteilen, was OBD2-OBDII,Kabel mit 9-Pin J1939 oder 6-Pin J1708, Adapter oder Steckverbinder benötigen SieÜbermittlung einer Anfrage(Wenn Sie ein Bild haben, fügen Sie es bitte in der Anfrage an.) Wir können auch alle OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder für Sie anpassen.
