Produktdetails:
Zahlung und Versand AGB:
|
| Stifte der OBD2-Männlichen Steckdose: | mit einer Breite von nicht mehr als 30 mm, | Endgeräte des weiblichen OBD2-Anschlusses: | mit einer Breite von nicht mehr als 30 mm, |
|---|---|---|---|
| Volvo OBD2 weiblicher Steckverbinder: | Äquivalent des ursprünglichen | Gemeinsamer OBD2-weiblicher Stecker: | Standard, mit KET-Terminals |
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Material von übergeformtem Teil: | PVC |
| Hervorheben: | Kabel OBD2 Y,Kabelüberwachung,Kabelspalter |
||

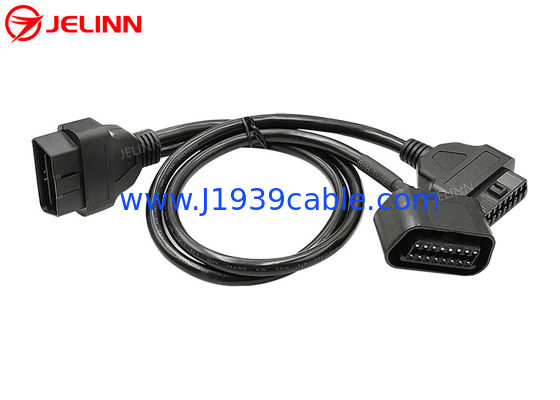

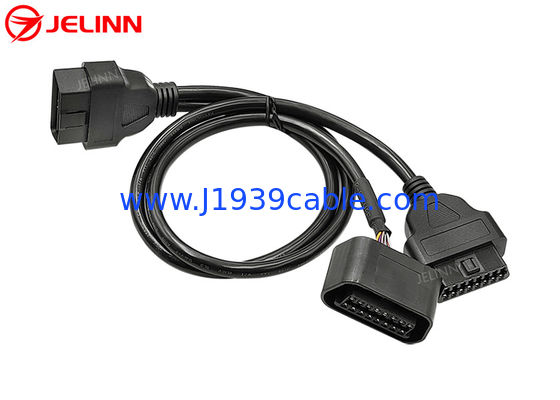

OBD 2 OBD2 Splitter Y Kabel J1962 16 Pin Split Wire Harness für Ford Fahrzeuge
Spezifikation
| OBD2 männliche Steckdose | Standard 12V/24V |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | gerade |
| Volvo OBD2 weiblicher Steckverbinder | Äquivalent des ursprünglichen |
| Gemeinsamer OBD2-weiblicher Stecker | Standard, mit KET-Terminals |
| Endgeräte der OBD2-weiblichen Steckverbinder | mit einer Breite von nicht mehr als 30 mm, |
| Überform von OBD2-weiblichem Steckverbinder | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Mannsteckers, einem Ersatz-Volvo-OBD2-Frauenanschluss und einem normalen OBD2-Frauenanschluss.
Diese Art von OBD2-Mannstecker kann an OBD2-Frauenanschlüsse von 24V/12V-Fahrzeugen angeschlossen werden.
Der gemeinsame OBD2-OBDII J1962 weibliche Steckverbinder ist mit hochwertigen, widerstandsfähigen KET-Endgeräten ausgestattet.die für eine Prüf- oder Diagnoseumgebung geeigneter ist, in der die Geräte häufig angeschlossen und abgeschaltet werden.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-OBD2 OBDII-Weibchen- und Männchenanschlüsse sorgt dafür, dass das Kabel gerade herauskommt.
Wir können verschiedene Formen für die Enden von OBD2-OBDII-Konnektoren für weibliche und männliche Anschlüsse machen. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, können wir und wir haben die Fähigkeit, eine neue Overmold für Sie mit angemessener Gebühr zu machen. Darüber hinaus können wir es sogar kostenlos machen, solange die Bestellmenge 5000 Stück oder mehr beträgt.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | Volvo OBD2 weiblicher Steckverbinder | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die schwarzen Drähte in den beiden runden Kabeln sind an den männlichen und weiblichen OBD2 OBDII-Anschluss angeschlossen.Also gibt es 8 Drähte von 26AWG im runden Kabel von OBD2 männlichen Stecker zu gemeinsamen OBD2 weiblichen SteckerAlle 16 Pins von OBD2 männlichen Stecker zu Volvo weiblichen Stecker sind verdrahtet, so gibt es 16 Drähte von 26AWG im Kabel von OBD2 männlichen Stecker zu Volvo OBD2 weiblichen Stecker.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | Volvo OBD2 weiblicher Steckverbinder | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26AWG in beiden runden Kabeln.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.Wir schlagen vor, dass wir einfach die notwendigen Pins verbinden, die Sie brauchen und der Preis kann niedriger sein, weil die Rohstoffe und Arbeitskosten sind niedriger.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, IoV-Geräte (Internet of Vehicles), Flottenmanagementgeräte, OBD2-GPS-Tracker, OBD2-CAN-Programmierwerkzeuge,ECU-Tuningwerkzeuge oder Fahrzeug-Leistungs-Tuningwerkzeuge für OBD2-Frauen-Diagnoseanschlüsse von Fahrzeugen.
Dieses OBD2-OBDII-Y-Kabel ermöglicht die Verlagerung oder Anbindung mehrerer Telematik- oder IoV-Geräte. Take the original Volvo OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volvo OBD2 female diagnostic port. Installieren Sie den Ersatz-Volvo OBD2-Weibchenanschluss an einem Ende des Y-Endes an der ursprünglichen Position des weiblichen OBD2-Diagnoseanschlusses im Fahrzeug.Dann können Sie eine Telematik oder IoV Gerät an den gemeinsamen OBD2 weibliche Stecker am anderen Ende der Y-Enden verbinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureWenn Sie den Ersatz-Volvo OBD2-Weibchenanschluss zur Verfügung stellen und dann das Telematik- oder IoV-Gerät verstecken, das mit dem üblichen OBD2-Weibchenanschluss verbunden ist,Dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne das Panel zu öffnen.
Dieses Kabel kann auch zum Anschließen von OBD2-Diagnosegeräten oder Scannern oderFehlercodeleser.
Senden einer Anfrage
Wenn Sie die OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder auf unserer Website nicht gefunden haben oder nicht die Zeit haben, nach ihnen zu suchen, können Sie uns gerne mitteilen, was OBD2-OBDII,Kabel mit 9-Pin J1939 oder 6-Pin J1708, Adapter oder Steckverbinder benötigen SieÜbermittlung einer Anfrage(Wenn Sie ein Bild haben, fügen Sie es bitte in der Anfrage an.) Wir können auch alle OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder für Sie anpassen.
