Produktdetails:
Zahlung und Versand AGB:
|
| Männliches Verbindungsstück RP1226: | Äquivalent von Aptiv 54201416 | Draht: | 20AWG, reines Kupfer |
|---|---|---|---|
| Weiblicher Behälter J1939: | Äquivalent von Deutsch HD10-9-1939P | Art der Steckerbuchse J1939: | Typ 1 |
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Stifte oder Anschlüsse: | Kupfer mit Vernickelung oder Vergolden |
| Hervorheben: | Kabel RP1226,RP1226 zu OBD2,14 Stift rp1226 männlich bis obd2 |
||

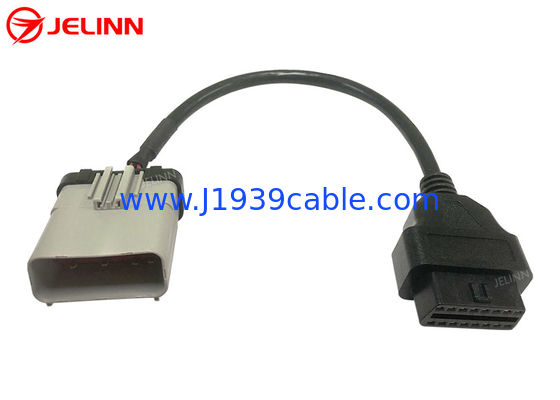

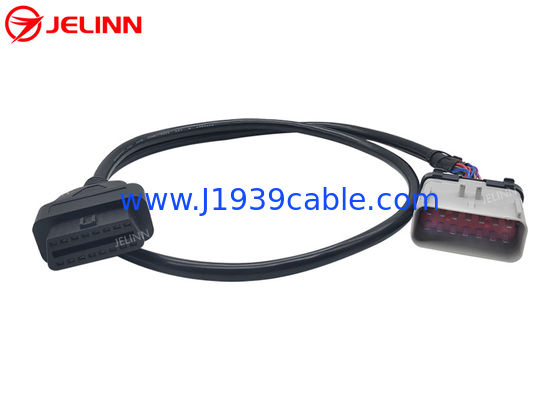

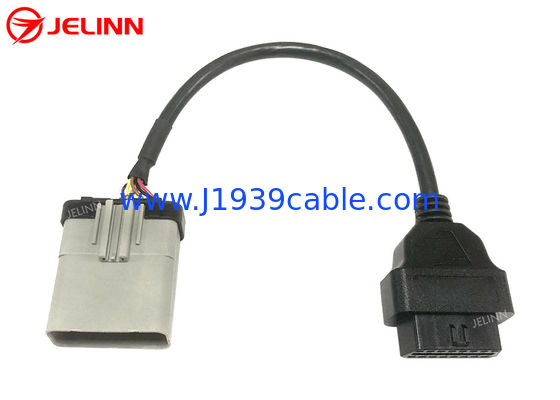

14 Pin RP1226 Männliches Kabel zu OBD2 J1962 Weibliches Kabel für 2019 und neuere schwere Lkw
in Nordamerika
Spezifikation
| RP1226 männlicher Stecker | Äquivalent von Aptiv 54201416 |
| 9-Pin-J1939-weibliche Steckverbinder | Äquivalent von Deutsch HD10-9-1939P |
| Typ der 9-Pin-J1939 weiblichen Steckdose | Typ 1 |
| Farbe der 9-Pin J1939 weiblichen Steckdose | Schwarz |
| Draht | 20AWG, reines Kupfer |
| Material des männlichen Steckverbinder RP1226 | PA66 + Glasfaser |
| Material von9-PinJ1939 weibliche Steckdose | PA66 + Glasfaser |
| Ausfall (Verkabelungsdiagramm) | angepasst |
| Kabellänge | angepasst |
| mit einer Breite von mehr als 20 mm | mit einem Gehalt an Kohlenwasserstoffen von mehr als 85 GHT |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlerhafte Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Ausfall (Verkabelungsdiagramm)
Im Allgemeinen kann das Pinout (Verkabelungsdiagramm) wie folgt sein.
Es gibt 4 Kabel von 20AWG im Kabel.
| RP1226 männlich | Signal | 9-Pin J1939 weiblich |
| 8 | Boden | Eine |
| 1 | Batterieleistung | B |
| 2 | J1939, S-CAN hoch | C |
| 9 | J1939,S-CAN niedrig | D |
Manchmal...Das Pinout (Verkabelungsdiagramm) kannauch wie unten sein.
Es gibt 6 Kabel von 20AWG im Kabel.
| RP1226 männlich | Signal | 9-Pin J1939 weiblich |
| 8 | Boden | Eine |
| 1 | Batterie | B |
| 2 | J1939, S-CAN hoch | C |
| 9 | J1939,S-CAN niedrig | D |
| 6 | J1708, CAN hoch | F |
| 13 | J1708, CAN niedrig | G |
Das Pinout (Verkabelungsdiagramm)kann auch nach den Bedürfnissen der Kunden angepasst werden.
Anwendung
Gemäß der TMC (the ATA's Technology and Maintenance Council) Recommended Practice RP1226 Messaging Standardization werden einige 2019 und neuere Schwerlastwagen wie Kenworth, Peterbilt, Volvo,Mack und Freightliner in Nordamerika sind mit einem Zubehör-Anschluss in der Kabine auf der Fahrerseite hinter dem Armaturenbrett ausgestattetDer Lkw-Besitzer kann sich das Bodybuilder-Handbuch ansehen, um weitere Informationen zu erhalten.
ELD-Geräte (Electronic Logging Devices), Telematikgeräte oder andere Geräte für den Aftermarket, die Daten aus J1939, CAN oder J1708 benötigen, sollten an diesen Zubehöranschluss RP1226 angeschlossen werden.Die Verbindungen sind möglicherweise nicht garantiert..
Wenn ein Gerät mit einem 9-Pin-J1939-Anschluss mit einem Lkw mit einem 14-Pin-RP1226-Zubehöranschluss verbunden werden muss, ist dieses Kabel erforderlich.
Senden einer Anfrage
Wenn Sie die J1939, RP1226, OBD2 oder J1708 Kabel, Adapter oder Steckverbinder auf unserer Website nicht gefunden haben oder keine Zeit haben, uns zu informieren, welche J1939, RP1226, OBD2 oder J1708 KabelAnschlüsse, die Sie benötigenÜbermittlung einer Anfrage(Wenn Sie ein Bild haben, fügen Sie es bitte in der Anfrage an.)J1939, RP1226, OBD2 oder J1708 Kabel, Adapter oder Stecker für Sie.
