Produktdetails:
Zahlung und Versand AGB:
|
| Stifte der OBD2-Männlichen Steckdose: | mit einer Breite von nicht mehr als 30 mm, | Endgeräte des weiblichen OBD2-Anschlusses: | mit einer Breite von nicht mehr als 30 mm, |
|---|---|---|---|
| Chevrolet OBD2 weiblicher Stecker: | Äquivalent des ursprünglichen | Gemeinsamer OBD2-weiblicher Stecker: | Standard, mit KET-Terminals |
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Material von übergeformtem Teil: | PVC |
| Hervorheben: | Kabel OBD Y,Kabel Chevrolets OBD2 Y,Kabel Chevrolets J1962 Y |
||
OBD OBDII Männlich auf Chevrolet OBD2 weiblich und OBD2 weiblich Splitter Y-Kabel
Spezifikation
| OBD2 männliche Steckdose | Standard 12V/24V |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | gerade |
| Chevrolet OBD2 weiblicher Stecker | Äquivalent des ursprünglichen |
| Gemeinsamer OBD2-weiblicher Stecker | Standard, mit KET-Terminals |
| Endgeräte der OBD2-weiblichen Steckverbinder | mit einer Breite von nicht mehr als 30 mm, |
| Überform von OBD2-weiblichem Steckverbinder | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |

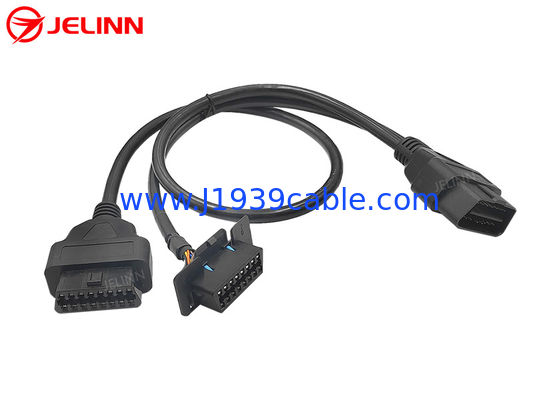

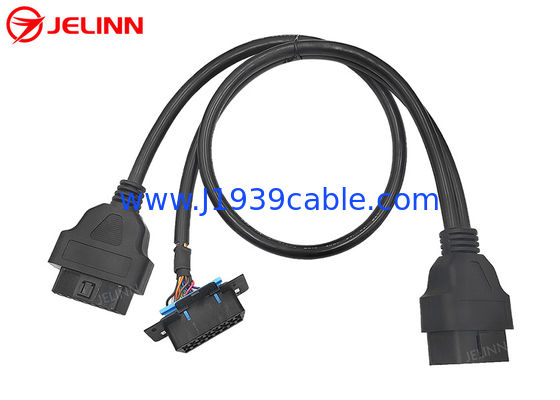

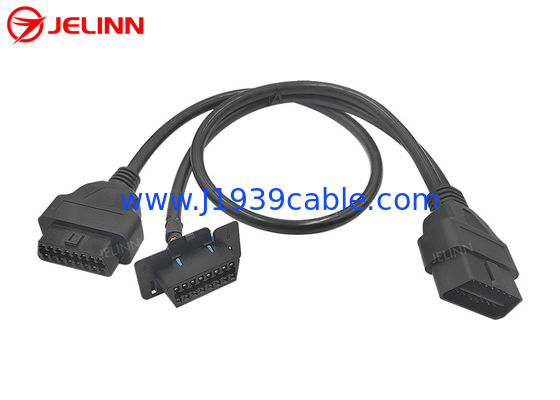

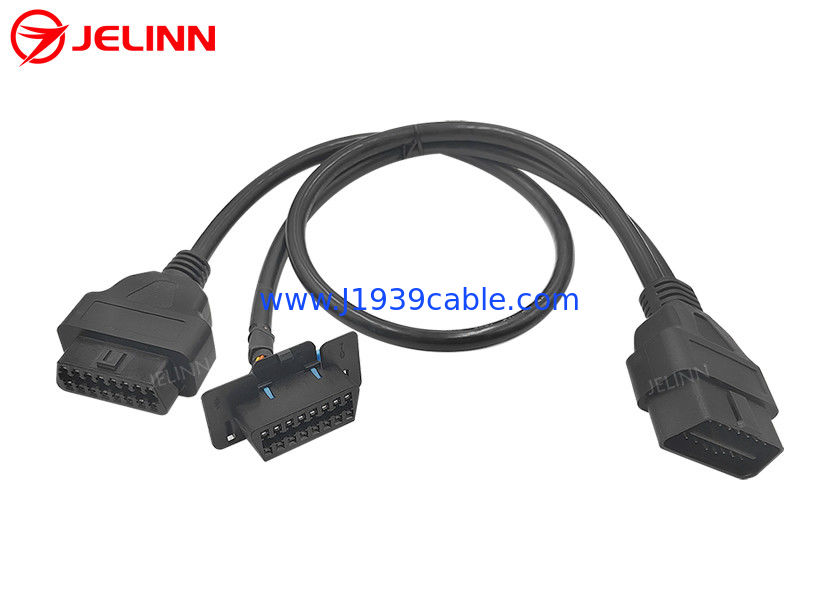

Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Mannsteckers, einem Ersatz-Chevrolet OBD2-Frauenanschluss und einem normalen OBD2-Frauenanschluss.
Der gemeinsame OBD2-OBDII J1962 weibliche Steckverbinder ist mit hochwertigen, widerstandsfähigen KET-Endgeräten ausgestattet.die für eine Prüf- oder Diagnoseumgebung geeigneter ist, in der die Geräte häufig angeschlossen und abgeschaltet werden.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-OBD2 OBDII-Weibchen- und Männchenanschlüsse sorgt dafür, dass das Kabel gerade herauskommt.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | Chevrolet OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die schwarzen Drähte in den beiden runden Kabeln sind an den männlichen und weiblichen OBD2 OBDII-Anschluss angeschlossen.Also gibt es 8 Drähte von 26AWG im runden Kabel von OBD2 männlichen Stecker zu gemeinsamen OBD2 weiblichen SteckerAlle 16 Pins von OBD2 männlichen Stecker zu Chevrolet weiblichen Stecker sind verdrahtet, so gibt es 16 Drähte von 26AWG im Kabel von OBD2 männlichen Stecker zu Chevrolet OBD2 weiblichen Stecker.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | Chevrolet OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26AWG in beiden runden Kabeln.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, IoV-Geräte (Internet of Vehicles), Flottenmanagementgeräte, OBD2-GPS-Tracker, ECU-Tuning-Tools oder Performance-Tuning-Tools für Fahrzeuge an die OBD2-Frauen-Diagnoseanschlüsse.
Dieses OBD2-OBDII-Y-Kabel ermöglicht die Verlagerung oder Anbindung mehrerer Telematik- oder IoV-Geräte. Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic port. Installieren Sie die Ersatz Chevrolet OBD2 weibliche Steckverbinder an einem Ende der Y Enden zurück an die ursprüngliche Position der OBD2 weibliche Diagnose Port im Auto.Dann können Sie eine Telematik oder IoV Gerät an den gemeinsamen OBD2 weibliche Stecker am anderen Ende der Y-Enden verbinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureWenn Sie den Ersatz-Chevrolet OBD2-Weibchenanschluss zur Verfügung stellen und dann das Telematik- oder IoV-Gerät verstecken, das mit dem normalen OBD2-Weibchenanschluss verbunden ist,Dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne das Panel zu öffnen.
Senden einer Anfrage
Wenn Sie die OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder auf unserer Website nicht gefunden haben oder nicht die Zeit haben, nach ihnen zu suchen, können Sie uns gerne mitteilen, was OBD2-OBDII,Kabel mit 9-Pin J1939 oder 6-Pin J1708, Adapter oder Steckverbinder benötigen SieÜbermittlung einer Anfrage(Wenn Sie ein Bild haben, fügen Sie es bitte in der Anfrage an.) Wir können auch alle OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder für Sie anpassen.
