OBD OBDII Männlich auf BMW OBD2 Weiblich und OBD2 Weiblich Split-Y-Kabel
Spezifikation
| OBD2 männliche Steckdose | Standard |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | gerade |
| BMW OBD2 weiblicher Steckverbinder | Äquivalent des ursprünglichen |
| Gemeinsamer OBD2-weiblicher Stecker | Standard |
| Endgeräte der OBD2-weiblichen Steckverbinder | KET-Marke, Kupfer, vernickelt oder vergoldet |
| Überform von OBD2-weiblichem Steckverbinder | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |

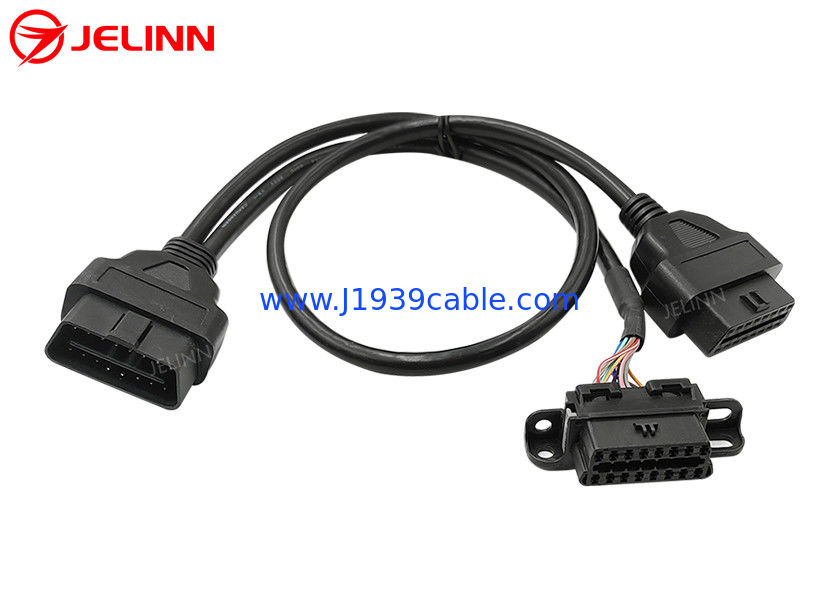

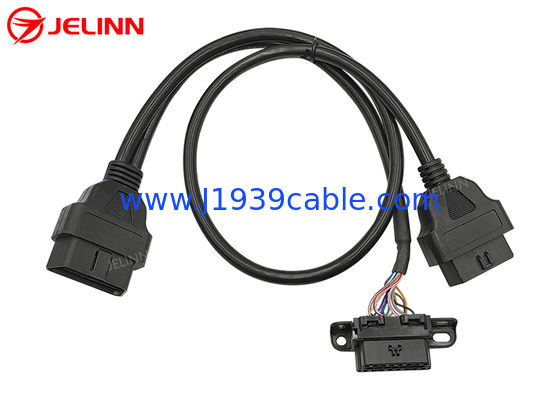

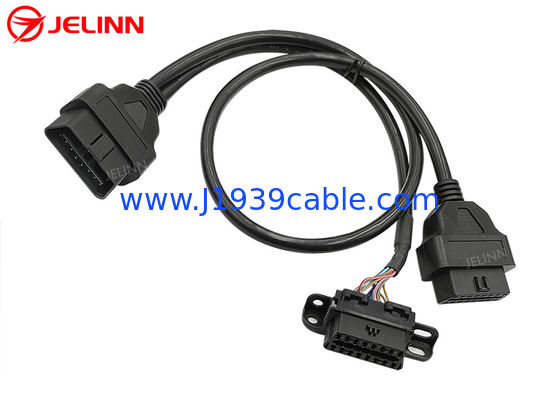

Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Mannsteckers, einem Ersatz-BMW-OBD2-Frauenanschluss und einem normalen OBD2-Frauenanschluss.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-OBD2 OBDII-Weibchen- und Männchenanschlüsse sorgt dafür, dass das Kabel gerade herauskommt.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | BMW OBD2 weiblicher Steckverbinder | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die schwarzen Drähte in den beiden runden Kabeln sind an den männlichen und weiblichen OBD2 OBDII-Anschluss angeschlossen.Also gibt es 8 Drähte von 26AWG im runden Kabel von OBD2 männlichen Stecker zu gemeinsamen OBD2 weiblichen SteckerAlle 16 Pins von OBD2 männlichen Stecker zu BMW weiblichen Stecker sind verdrahtet, so gibt es 16 Drähte von 26AWG im Kabel von OBD2 männlichen Stecker zu BMW OBD2 weiblichen Stecker.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | BMW OBD2 weiblicher Steckverbinder | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26AWG in beiden runden Kabeln.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, IoV-Geräte, Flottenmanagementgeräte, OBD2-GPS-Tracker, ECU-Tuning-Tools oder Fahrzeugleistungstuning-Tools an die OBD2-Frauen-Diagnoseanschlüsse der Fahrzeuge.
Dieses OBD2-OBDII-Y-Kabel ermöglicht die Verlagerung oder Anbindung mehrerer Telematik- oder IoV-Geräte. Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port. Installieren Sie den Ersatz-BMW OBD2-Weibchenanschluss an einem Ende des Y-Endes wieder an den ursprünglichen Standort des OBD2-Weibchendiagnostikpoorts im Fahrzeug.Dann können Sie eine Telematik oder IoV Gerät an den gemeinsamen OBD2 weibliche Stecker am anderen Ende der Y-Enden verbinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureWenn Sie den Ersatz-BMW OBD2-Weibchenanschluss zur Verfügung stellen und dann das Telematik- oder IoV-Gerät verstecken, das mit dem üblichen OBD2-Weibchenanschluss verbunden ist,Dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne das Panel zu öffnen.
