Mann OBD2 OBDII zu Frau BMWs OBD2 und OBD2 zum weiblichen Kabel des Teiler-Y

Mann OBD2 OBDII zu Frau BMWs OBD2 und OBD2 zum weiblichen Kabel des Teiler-Y


Spezifikation

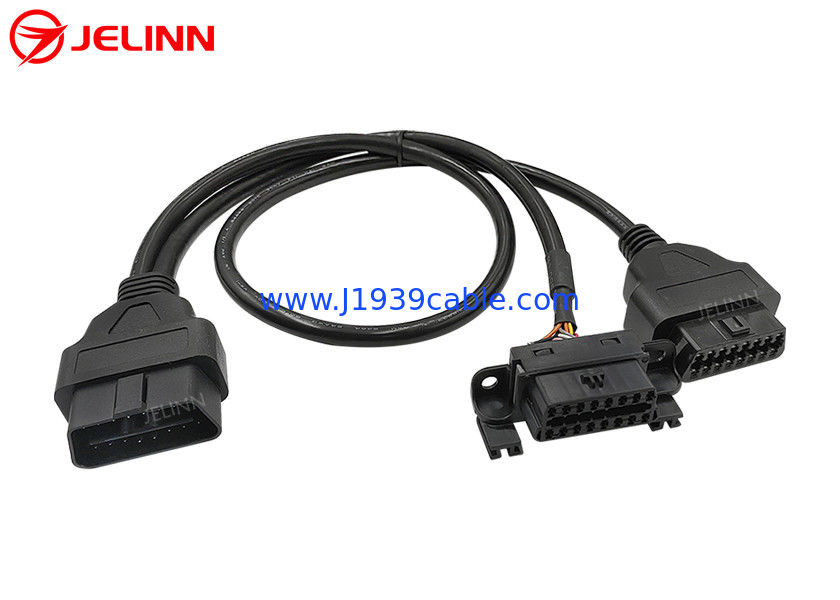

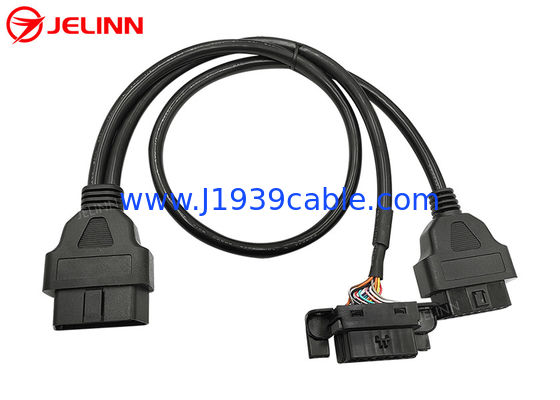

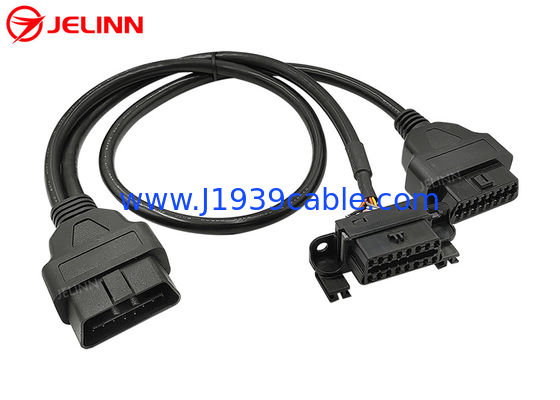

Dieses ist ein y-Kabel mit 3 Enden eines Stempels OBD2, der Buchse Ersatz BMWs OBD2 und der allgemeinen Buchse OBD2.

Die allgemeine Buchse OBD2 OBDII J1962 ist mit erträglichen KET Anschlüssen der Qualität, die für einen Test oder eine Diagnoseumwelt passender ist, in der die Geräte häufig verstopft und getrennt werden.




Es gibt einen Abstand auf dem Leitblech mitten in dem Stempel OBD2 OBDII. Diese Art des Stempels OBD2 kann an weibliche Häfen OBD2 von Fahrzeugen 24V/12V angeschlossen werden.

Das overmolded Plastikeinspritzungsteil an den Enden von 16-Pin OBD2 OBDII weibliche und männliche Verbindungsstücke lässt das Kabel gerade herauskommen.

Steckerbelegung oder Stift heraus

Die Steckerbelegung oder der Stift heraus können so sein:


Hinsichtlich dieses Stiftes heraus, werden Pin 4 und Pin 5 des Mannes und der Buchsen OBD2 OBDII zusammen mit einem kurzen Draht angeschlossen. Der schwarze Draht im Zugseil wird an Pin 4 oder Pin 5. angeschlossen. Es gibt 9 verdrahtete Stifte, aber es gibt 8 Drähte 26AWG im Kabel vom Stempel OBD2 zur allgemeinen Buchse OBD2. Alle 16 Stifte des Stempels OBD2 zu BMW-Buchse werden verdrahtet, so dort sind 16 Drähte 26AWG im Kabel von Stempel OBD2 zu Buchse BMWs OBD2.

Die Steckerbelegung oder der Stift heraus können so auch sein:

Hinsichtlich dieses Stiftes heraus, werden alle 16 Stifte des Mannes OBD2 OBD und Buchsen verdrahtet, so dort sind 16 Drähte 26AWG in beiden runden Kabeln.


Anwendung

Dieses y-Kabel wird benutzt, um Telematik, IoV-Geräte, Flottenmanagementgeräte, Verfolger OBD2 GPS, abstimmende Werkzeuge ECU oder abstimmende Werkzeuge der Autoleistung an OBD2-weibliche Diagnosehäfen der Fahrzeuge anzuschließen.

Dieses Kabel OBD2 OBDII Y erlaubt Portverlegung oder Verbindung der mehrfachen Telematik oder der IoV-Geräte. Entfernen Sie dem ursprünglichen BMW OBD2 weiblichen Diagnosehafen seinen ursprünglichen Standort mit Werkzeugen gegebenenfalls und fügen Sie dann den Stempel OBD2 am Ende dieses Kabels OBD2 Y in den ursprünglichen weiblichen Diagnosehafen BMWs OBD2 ein. Installieren Sie die Buchse Ersatz BMWs OBD2 bei einem Ende der y-Enden zurück zu dem ursprünglichen Standort des weiblichen Diagnosehafens OBD2 in das Auto. Dann können Sie eine Telematik oder ein IoV-Gerät an die allgemeine Buchse OBD2 am anderen Ende der y-Enden anschließen. Sie können eine andere Telematik oder abstimmendes Gerät an die Buchse OBD2 auch anschließen, die am ursprünglichen Standort installiert oder diese Buchse OBD2 verfügbar für Diagnosegebrauch in der Zukunft verlässt war. Wenn Sie Buchse Ersatz BMWs OBD2 verfügbar und verstecken dann die Telematik oder IoV-Gerät lassen, das an die allgemeine Buchse OBD2 angeschlossen wird, dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne die Platte zu öffnen.
