OBD2 OBDII 16 rechtwinkliger Mann Pin J1962, zu verdoppeln weibliches flaches y-Kabel

OBD2 OBDII 16 rechtwinkliger Mann Pin J1962, zu verdoppeln weibliches flaches y-Kabel

OBD2 OBDII 16 Pin J1962 Right Angle Male to Dual Female Flat Y Cable
OBD2 OBDII 16 Pin J1962 Right Angle Male to Dual Female Flat Y Cable

Großes Bild :  OBD2 OBDII 16 rechtwinkliger Mann Pin J1962, zu verdoppeln weibliches flaches y-Kabel Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: OEM
Zertifizierung: RoHS
Modellnummer: OBD2 OBDII
Zahlung und Versand AGB:
Min Bestellmenge: 100 Stück
Preis: Please email us for prices
Verpackung Informationen: PET-Taschen und dann -kartone
Lieferzeit: 3-30 Werktage
Zahlungsbedingungen: T/T, Payoneer, Western Union, Paypal, L/C
Versorgungsmaterial-Fähigkeit: 50.000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Stifte des Stempels OBD2: kupfern, Nickel-überzogen oder vergoldet Anschlüsse der Buchse OBD2: kupfern, Nickel-überzogen oder vergoldet
Prüfung: 100% offen, Kurzschluss und Verlustdrahtprüfung Draht: 26AWG, reines Kupfer
Markieren:

Teiler OBD2

,

Kabel J1962 Y

,

OBD2 fllat y Kabel

OBD2 OBDII 16 rechtwinkliger Mann Pin J1962, zu verdoppeln weibliches flaches y-Kabel


Spezifikation



Stempel OBD2 Standard
Stifte des Stempels OBD2 kupfern, Nickel-überzogen oder vergoldet
Overmold des Stempels OBD2 dünner Entwurf, rechtwinklige 90-Grad-
Buchsen OBD2 Standard
Anschlüsse von Buchsen OBD2 kupfern, Nickel-überzogen oder vergoldet
Overmold der Buchse OBD2 dünner Entwurf, rechtwinklige 90-Grad-
Material des overmolded Teils PVC
Kabelform flach dünn
Draht 26AWG, reines Kupfer
Material des Mannes OBD2 und der Buchsen PA66
Steckerbelegung oder Stift heraus besonders angefertigt
Kabellänge besonders angefertigt
Durchgangswiderstand 3-Ohm-Maximum.
Isolationswiderstand 5M Ohm Min.
Betriebstemperatur −25℃ | +85℃
Prüfung 100% offen, Kurzschluss und Verlustdrahtprüfung
Prüfungsspannung DC300V 5M ohm/10ms
Garantie 1 Jahr

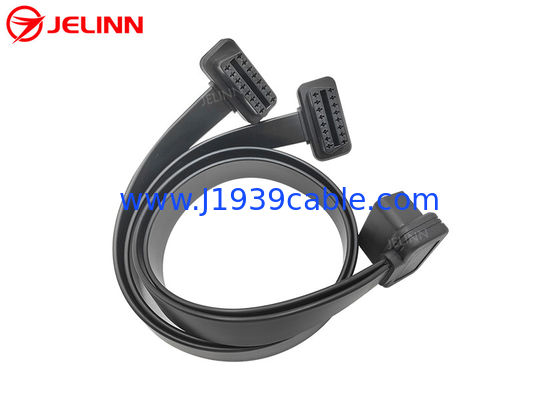

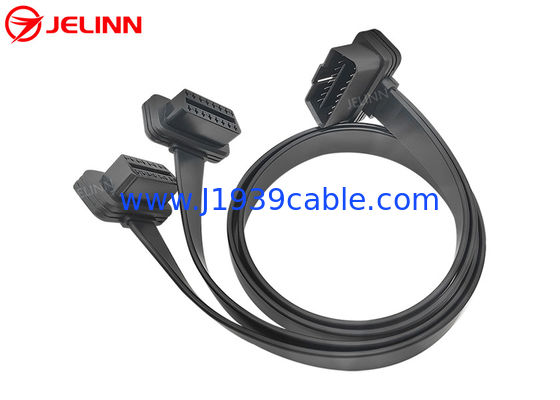

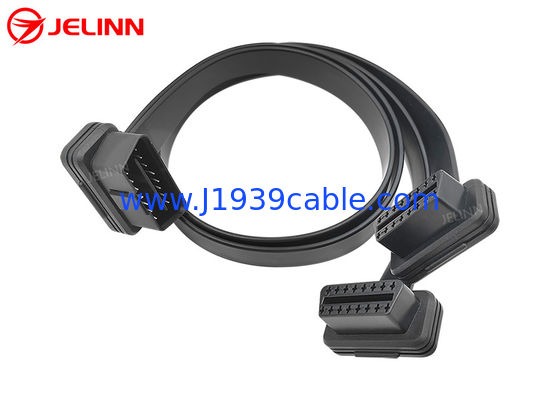

Dieses ist ein y-Kabel mit 3 Enden eines Stempels OBD2 und zwei Buchsen OBD2.



Wir können verschiedene overmolds für machen beenden von OBD2 weibliche und männliche Verbindungsstücke OBDII. Wenn Sie die overmolds nicht an den Enden von OBD2 OBDII weiblich mögen und männliche Verbindungsstücke wie in den Bildern gezeigt oder Sie Ihr eigenes overmold mit dem Logo Ihre Firma haben möchten, oder Sie spezielle Anwendungsanforderungen haben, können wir und wir haben die Fähigkeit, ein neues overmold für Sie mit angemessener Gebühr zu machen. Außerdem können wir sie für freies sogar machen, solange die Auftragsquantität 5000 PC oder mehr ist.



OBD2 OBDII 16 rechtwinkliger Mann Pin J1962, zu verdoppeln weibliches flaches y-Kabel 0




Steckerbelegung oder Stift heraus

Die Steckerbelegung oder der Stift heraus können so sein:



Stempel OBD2 OBD2 Buchse 1 OBD2 Buchse 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


Hinsichtlich dieses Stiftes heraus, werden Pin 4 und Pin 5 des Mannes und der Buchsen OBD2 OBDII zusammen mit einem kurzen Draht angeschlossen. Der schwarze Draht in beiden Zugseilen wird an Pin 4 oder Pin 5. angeschlossen. Es gibt 9 verdrahtete Stifte, aber es gibt 8 Drähte 26AWG in beiden Zugseilen.

Die Steckerbelegung oder der Stift heraus können so auch sein:



Stempel OBD2 OBD2 Buchse 1 OBD2 Buchse 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


Hinsichtlich dieses Stiftes heraus, werden alle 16 Stifte des Mannes OBD2 OBD und Buchsen verdrahtet, so dort sind 16 Drähte 26AWG in beiden Zugseilen.

Die Steckerbelegung oder der Stift heraus können entsprechend Ihrem Bedarf auch besonders angefertigt werden. Wenn es keinen Bedarf an mehr Stiften gibt angeschlossen zu werden, schlagen wir vor, dass wir gerade die notwendigen Stifte anschließen, die Sie benötigen und der Preis niedriger sein kann, weil der Rohstoff und die Arbeitskosten niedriger sind.


Anwendung

Dieses y-Kabel wird benutzt, um Telematik, IoV-Geräte, Flottenmanagementgeräte, Verfolger OBD2 GPS, Programmierwerkzeuge der DOSE OBD2, abstimmende Werkzeuge ECU oder abstimmende Werkzeuge der Autoleistung an das 16-Pin OBD2 der Fahrzeuge anzuschließen weibliche Diagnosehäfen.



Es gibt nur einen weiblichen Diagnosehafen OBD2 in jedem Fahrzeug. Wenn Sie zwei Telematik oder IoV-Geräte mit männlichen Häfen OBD2 in einem Fahrzeug anschließen möchten, kann dieser Mann OBD2 OBDII, zu verdoppeln weibliches Kabel des Teilers Y helfen, dies zu tun. Dieses y-Kabel spaltet den ursprünglichen weiblichen Diagnosehafen OBD2 auf. Fügen Sie den Stempel OBD2 dieses Kabels des Teilers Y in den weiblichen Diagnosehafen OBD2 im Fahrzeug ein. Überprüfen Sie, ob die Telematik oder die IoV-Geräte mit der Spannung des Fahrzeugs kompatibel sein können (12V oder 24V). Es ist wichtig!



In einigen Autos werden die weiblichen Diagnosehäfen OBD2 OBDII durch Deckel bedeckt. Wenn Sie irgendein OBD2 oder IoV-Geräte zu den weiblichen Diagnosehäfen OBD2 OBDII in diese Autos anschließen und installieren möchten Telematik, ist dieses Kabel für diese Anwendung perfekt. Das overmolded Plastikeinspritzungsteil an den Enden von 16-Pin OBD2 OBDII weibliche und männliche Verbindungsstücke lässt das Kabel an herauskommen rechtwinklige 90-Grad-. Das overmold ist mit dünnem Entwurf und das Kabel ist flach und dünn. Diese Eigenschaften machen es einfach, diese Arten von Telematik OBD2 oder von IoV-Geräten zu den weiblichen Diagnosehäfen OBD2 OBDII in diese Autos anzuschließen und zu installieren. Außerdem können wir ein overmold auch schaffen, das macht die Gesamtstärke vom Stempel OBD2 (wir haben einen sehr dünnen Stempel- OBD2, dünnsten und Standard-Stempel OBD2 in der Welt), nachdem es nur 19mm overmolding. Dieser Stempel OBD2 von 19mm, nachdem man overmolding, kann in die weiblichen Diagnosehäfen OBD2 OBDII eingefügt werden, die durch Deckel in den meisten Autos einschließlich Volkswagen-Transportgestell bedeckt werden.

Dieses Kabel kann auch benutzt werden, um geräte OBD2 oder Scanner oder Störungscodeleser anzuschließen Diagnose(mit der passenden Software).


Senden einer Untersuchung

Wenn Sie nicht nicht Zeit gefunden oder haben haben, nach den Kabeln OBD2 OBDII, 9-Pin J1939 oder 6-Pin J1708 zu suchen, Adapter oder Verbindungsstücke in unserer Website, fühlen Sie sich frei, uns zu informieren, was Kabel OBD2 OBDII, 9-Pin J1939 oder 6-Pin J1708, Adapter oder Verbindungsstücke Sie benötigen, indem sie eine Untersuchung senden (wenn Sie ein Bild haben, befestigen es bitte in der Untersuchung). Wir können alle mögliche Kabel OBD2 OBDII, 9-Pin J1939 oder 6-Pin J1708 auch besonders anfertigen, Adapter oder Verbindungsstücke für Sie.
