Produktdetails:
Zahlung und Versand AGB:
|
| Stifte der OBD2-Männlichen Steckdose: | mit einer Breite von nicht mehr als 30 mm, | Endgeräte des weiblichen OBD2-Anschlusses: | mit einer Breite von nicht mehr als 30 mm, |
|---|---|---|---|
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Draht: | 26AWG, reines Kupfer |
| Hervorheben: | Teiler OBDII Y,Kabel Citroen OBD2 Y,Kabel Peugeots J1962 Y |
||
OBD2 OBDII Männlich auf Peugeot und Citroen OBD2 Weiblich und OBD2 Weiblich Y-Kabel
Spezifikation
| OBD2 männliche Steckdose | Standard 12V/24V |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | gerade |
| Peugeot und Citroen OBD2 weiblicher Stecker | Äquivalent des ursprünglichen |
| Gemeinsamer OBD2-weiblicher Stecker | Standard, mit KET-Terminals |
| Endgeräte der OBD2-weiblichen Steckverbinder | mit einer Breite von nicht mehr als 30 mm, |
| Überform von OBD2-weiblichem Steckverbinder | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |

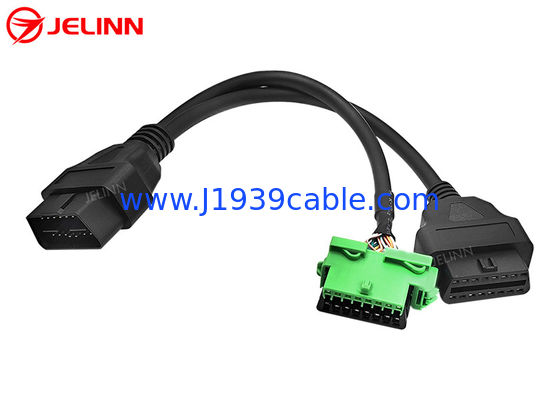

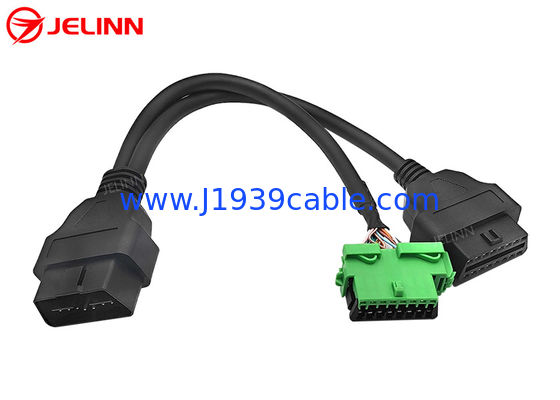

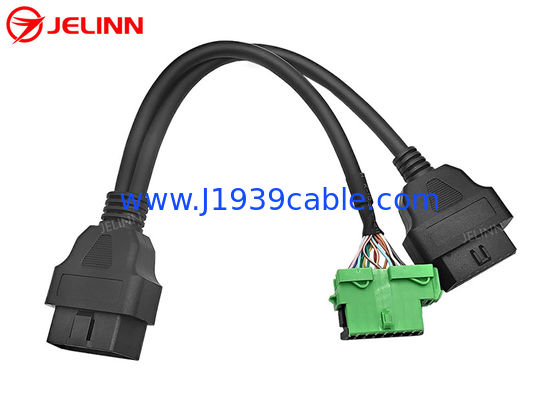

Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Mannsteckers, einem Ersatz-Peugeot- und Citroën-OBD2-Frauenanschluss und einem gemeinsamen OBD2-Frauenanschluss.
Der gemeinsame OBD2-OBDII J1962 weibliche Steckverbinder ist mit hochwertigen, widerstandsfähigen KET-Endgeräten ausgestattet.die für eine Prüf- oder Diagnoseumgebung geeigneter ist, in der die Geräte häufig angeschlossen und abgeschaltet werden.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-OBD2 OBDII-Weibchen- und Männchenanschlüsse sorgt dafür, dass das Kabel gerade herauskommt.
Wir können verschiedene Formen für die Enden von OBD2-OBDII-Konnektoren für weibliche und männliche Anschlüsse machen. If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, können wir und wir haben die Fähigkeit, eine neue Overmold für Sie mit angemessener Gebühr zu machen. Darüber hinaus können wir es sogar kostenlos machen, solange die Bestellmenge 5000 Stück oder mehr beträgt.
Diese Art von OBD2-Mannstecker kann an OBD2-Frauenanschlüsse von 24V/12V-Fahrzeugen angeschlossen werden.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | Peugeot und Citroen OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bei diesem Pin-Out sind der Pin 4 und der Pin 5 der OBD2 OBDII-Konnektoren mit einem kurzen Draht miteinander verbunden.Es sind 9 Pins verdrahtet., aber es gibt 8 Leitungen von 26AWG im Kabel von OBD2 männlicher Steckdose zum normalen OBD2 weiblichen Steckverbinder. Alle 16 Pins von OBD2 männlicher Steckdose zum Peugeot und Citroen OBD2 weiblichen Steckdose sind verdrahtet,Also gibt es 16 Drähte von 26AWG im Kabel von OBD2 männlichen Stecker zu Peugeot und Citroen OBD2 weiblichen Stecker.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | Peugeot und Citroen OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26 AWG in beiden Kabeln.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.Wir schlagen vor, dass wir einfach die notwendigen Pins verbinden, die Sie brauchen und der Preis kann niedriger sein, weil die Rohstoffe und Arbeitskosten sind niedriger.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, IoV-Geräte, Flottenmanagementgeräte, OBD2-GPS-Tracker, OBD2-CAN-Programmierwerkzeuge, ECU-Tuning-Tools oder Fahrzeugleistungstuning-Tools an die 16-Pin-Frauen-OBD2-Diagnoseanschlüsse von Fahrzeugen.
Dieses OBD2-OBDII-Y-Kabel ermöglicht die Verlagerung oder Anbindung mehrerer Telematik- oder IoV-Geräte. Take the original Peugeot and Citroen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Peugeot and Citroen OBD2 female diagnostic port. Installieren Sie den Ersatz-Peugeot- und Citroën-OBD2-Weibchenanschluss an einem Ende der Y-Ende zurück an die ursprüngliche Position des OBD2-Weibchendiagnostikports im Fahrzeug.Dann können Sie eine Telematik oder IoV Gerät an den gemeinsamen OBD2 weibliche Stecker am anderen Ende der Y-Enden verbinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureWenn Sie den Ersatz-Peugeot- und Citroën-OBD2-Weibchenanschluss zur Verfügung stellen und dann das Telematik- oder IoV-Gerät verstecken, das mit dem gemeinsamen OBD2-Weibchenanschluss verbunden ist,Dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne das Panel zu öffnen.
Dieses Kabel kann auch zum Anschließen von OBD2-Diagnosegeräten oder Scannern oderFehlercodeleser(mit der entsprechenden Software).
Senden einer Anfrage
Wenn Sie die OBD2-Kabel, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder auf unserer Website nicht gefunden haben oder nicht die Zeit haben, nach ihnen zu suchen, können Sie uns gerne mitteilen, was OBD2-Kabel, 6-Pin-J1939- oder 6-Pin-J1708-Kabel sind.Kabel mit 9-Pin J1939 oder 6-Pin J1708, Adapter oder Steckverbinder benötigen SieÜbermittlung einer AnfrageWir können auch jede OBD2, 9-Pin J1939 anpassenoder 6-Pin J1708 Kabel, Adapter oder Steckverbinder für Sie.
