| Männlicher Behälter J1939: | Äquivalent von Deutsch HD10-9-1939P-P080 | Art des männlichen Behälters J1939: | Art - 2 |
|---|---|---|---|
| Flanschdose J1708: | Äquivalent von Deutsch HD16-6-12S-B010 | Prüfungsspannung: | DC300V 5M ohm/10ms |
| Prüfung: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Betriebstemperatur: | −25℃ | +85℃ |
| Hervorheben: | Deutsch 9 Pin zu Stift 6,J1939 zum Kabel J1708,9 Mann des Stift J1939 6 weiblichen Kabel zum Stift J1708 |
||

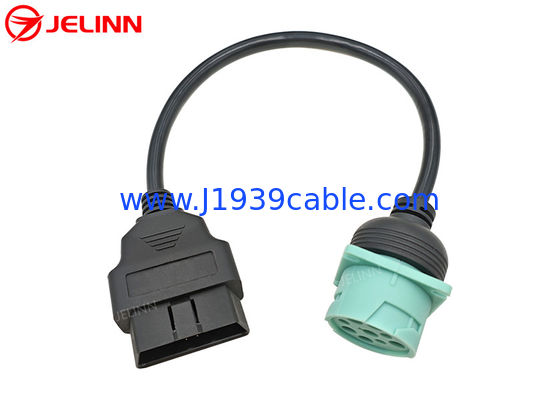

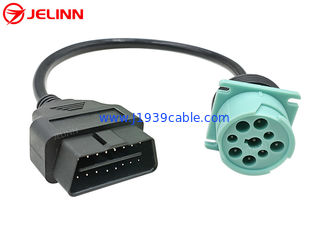

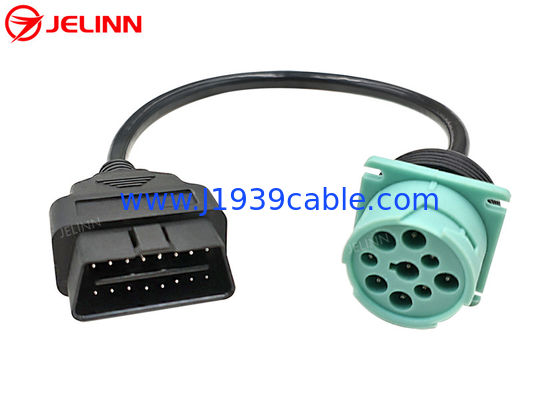

Grüne Art - 2 Mann J1939 Deutsch 9-Pin zu 6-Pin J1708 weiblichem Kabel
Spezifikation
| 9-Pin J1939 männlicher Behälter | Äquivalent von Deutsch HD10-9-1939P-P080 |
| Art 9-Pin J1939 männlichen Behälters | Art - 2 |
| Farbe 9-Pin J1939 männlichen Behälters | Grün |
| 6-Pin J1708 Flanschdose | Äquivalent von Deutsch HD16-6-12S-B010 |
| Farbe von 6-Pin J1708 Flanschdose | Grau |
| Draht | 20AWG, reines Kupfer |
| Material 9-Pin J1939 männlichen Behälters | PA66 + Glasfaser |
| Material von 6-Pin J1708 Flanschdose | PA66 + Glasfaser |
| Steckerbelegung oder Stift heraus | Gewohnheit |
| Kabellänge | Gewohnheit |
| Stifte oder Anschlüsse | kupfern, Nickel-überzogen oder vergoldet |
| Durchgangswiderstand | 3-Ohm-Maximum. |
| Isolationswiderstand | 5M Ohm Min. |
| Betriebstemperatur | −25℃ | +85℃ |
| Prüfung | 100% offen, Kurzschluss und Verlustdrahtprüfung |
| Prüfungsspannung | DC300V 5M ohm/10ms |
| Garantie | 1 Jahr |
Wir öffneten Plastikformen der Verbindungsstücke, der Sockel, der Stecker und der Behälter. Werden reine kupferne Drähte der Qualität 20AWG eingesetzt, um diese Kabel herzustellen. Wir können die Kabel mit ausgezeichnetem Zusammenhang und Haltbarkeit immer machen.
Die 6-Pin J1708 Buchse ist mit einem Sicherungsring. Den Sicherungsring zum rechten Platz drehend, nach der Verstopfung zu einem 6-Pin J1708 männlichen Behälter, versichert, dass das Verbindungsstück nicht versehentlich getrennt kommt.
Beendet von 9-Pin J1939 Mann und 6-Pin J1708 männliche Verbindungsstücke können oder nicht, entsprechend Ihrem Bedarf overmolded. Wenn die Enden overmolded, sind die Kabel stärker und dauerhaft. Wenn er nicht overmolded, kann der Preis niedriger sein, weil der Rohstoff und die Arbeitskosten gespart werden.
Overmolded
Nicht overmolded
Das Deutsch 9 männliche Verbindungsstück Pin J1939 dieses Kabels ist Art - 2, so sein Pin F ist mit smalller Durchmesser als Pin C und Pin J.
Steckerbelegung oder Stift heraus
Im allgemeinen sind die Steckerbelegung oder der Stift heraus so (4 angeschlossen zu werden Stifte):
| 9-Pin J1939 Mann | Signal | 6-Pin J1708 Frau |
| Boden | E | |
| B | Batterie | C |
| F | J1708-H | |
| G | J1708-L | B |
Die Steckerbelegung oder der Stift heraus können entsprechend Ihrem Bedarf auch besonders angefertigt werden. Wenn es keinen Bedarf an mehr Stiften gibt angeschlossen zu werden, schlagen wir vor, dass wir gerade die notwendigen Stifte anschließen, die Sie benötigen. Wenn mehr Stifte angeschlossen werden, ist der Preis des Kabels höher, weil der Rohstoff und die Arbeitskosten höher sind.
Anwendung
Dieses Kabel erlaubt Ihnen, Ihre Runde 8 oder 9 Stift ELDs (elektronische Protokollierungs-Geräte) an ältere 6 Rundendiagnosehäfen des Stift J1708 in Modelljahre der mittleren und Hochleistungsfahrzeuge vom early-to-mid-2000s anzuschließen.
Die 6 Flanschdose des Stift J1708 mit Sicherungsringsteckern zum Diagnosediagnosehafen der Fabrik 6-Pin. Das andere Ende, 9-Pin J1939 männlicher Behälter nimmt 8 dann oder 9 Stift ELDs an.
