Produktdetails:
Zahlung und Versand AGB:
|
| Draht: | 20AWG, reines Kupfer | Pin-Zuteilung oder Pin-Out: | Individualisiert |
|---|---|---|---|
| J1939 Männlicher Behälter: | Äquivalent von Deutsch HD10-9-1939P-P080 | Typ des J1939-Mannsteckers: | Typ 2 |
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Prüfungsspannung: | DC300V 5M ohm/10ms |
| Hervorheben: | Stift 9 zu OBDII,Mann J1939 zum Mann OBD2,9 Mann Stift-Deutsch J1939 zu männlichem Kabel OBD |
||

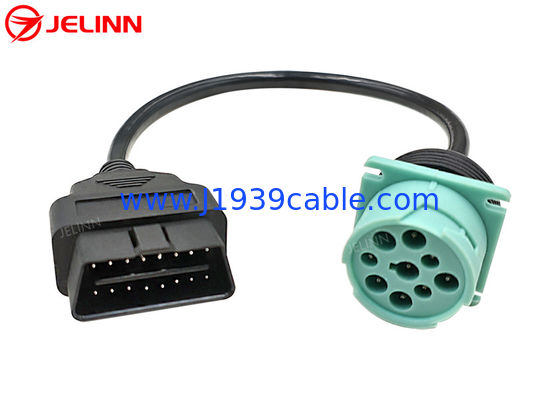

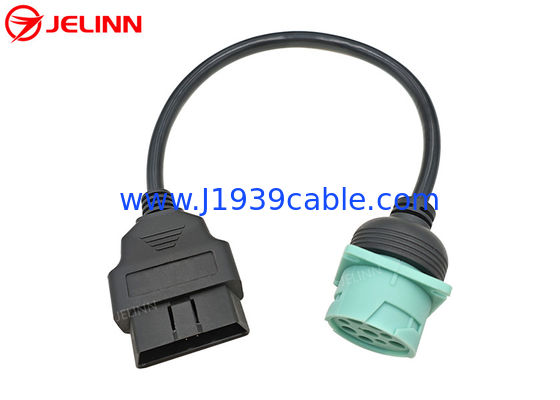

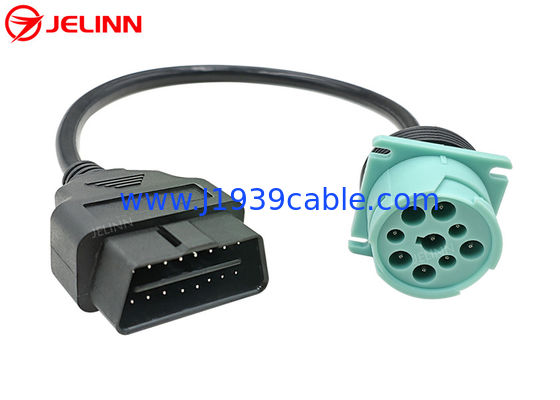

Grün Deutsch 9 Pin J1939 Männlich bis J1962 OBD2 OBDII 16 Pin Männlich Kabel
Spezifikation
| 9-Pin-J1939-Mannanschluss | Äquivalent von Deutsch HD10-9-1939P-P080 |
| Typ der 9-Pin-J1939-Mannsteckdose | Typ 2 |
| Farbe der 9-Pin-J1939-Mannsteckdose | Grün |
| Draht | 20AWG, reines Kupfer |
| Material von9-PinJ1939 männlicher Stecker | PA66 + Glasfaser |
| Material der OBD2-Männchensteckdose | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| mit einer Breite von mehr als 20 mm | mit einer Breite von nicht mehr als 30 mm, |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlerhafte Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Wir haben Kunststoffformen für die Steckdosen, Steckdosen und Behälter hergestellt.Wir können die Kabel immer mit ausgezeichneter Konnektivität und Langlebigkeit herstellen.
Das Ende des Deutsch 9-Pin J1939 männlichen Steckers kann je nach Bedarf übergeformt oder nicht übergeformt werden.der Preis kann niedriger sein, da Rohstoff- und Arbeitskosten eingespart werden.
DieDeutsch 9 Pinder männliche Stecker dieses Kabels ist Typ 2,also ist sein Pin F mit kleineren Durchmesser als Pin C und Pin J.
Pin-Zuteilung oder Pin-Out
Im Allgemeinen wird die Pin-Zuteilung oder Pin-Out wie folgt aussehen (4 angeschlossene Pins):
| OBD2 männlich | Signal | 9-Pin J1939 männlich |
| 4 oder 5 | Boden | Eine |
| 16 | Batterie | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
Manchmal...die Pin-Zuteilung oder Pin-out kann auch so sein (6 Pinsangeschlossen):
| OBD2 männlich | Signal | 9-Pin J1939 männlich |
| 4 oder 5 | Boden | Eine |
| 16 | Batterie | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.Wenn nicht mehr Pins angeschlossen werden müssen, schlagen wir vor, dass wir nur die notwendigen Pins anschließen, die Sie brauchen.Der Preis des Kabels wird höher sein, da die Rohstoff- und Arbeitskosten höher sein werden..
Anwendung
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
Wenn Sie ein Gerät haben, das in die runden grünen 9-Pin-Diagnoseanschlüsse von schweren Lastwagen eingesteckt wird,Dieses Kabel wird für Sie arbeiten, um dieses Gerät mit 16-Pin-OBD2-Typ-Anschluss im Jahr 2013 gefunden und neuere Volvo und Mack LKWs verbinden.
Sie können den 16-Pin-OBD2-Mannstecker dieses Kabels an den 16-Pin-Diagnoseanschluss Ihres Lastwagens anschließen. Der grüne 9-Pin am anderen Ende akzeptiert dann einige ELDs, die die runden 8- oder 9-Positionsstecker haben.
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
