Produktdetails:
Zahlung und Versand AGB:
|
| Pins: | copper, nickel-plated or gold-plated | Cable shape: | flat and thin |
|---|---|---|---|
| Insulation Resistance: | 5M ohm min. | Wire: | 26AWG, pure copper |
| Testing: | 100% open, short and miss-wire testing | Working Temperature: | −25℃ ~ +85℃ |
| Hervorheben: | Tesla OBD2-Kabel,Obd für Tesla Modell 3,obd2 Tesla Modell 3 |
||

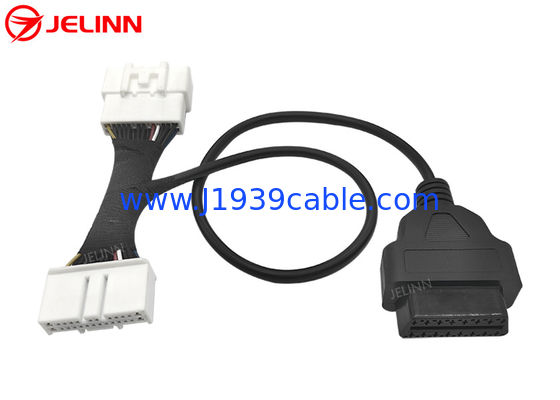

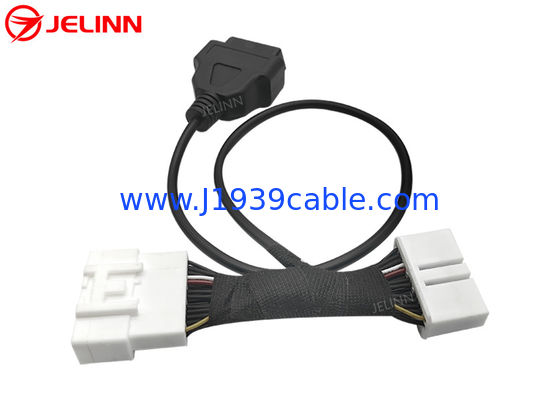

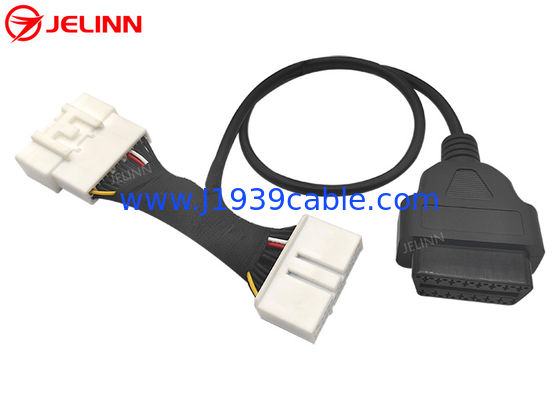

OBD2 OBD-Kabeladapter 26-Pin für Tesla Modell 3 und Modell Y Jahr 2019-2023
Spezifikation
| OBD2 männliche Steckdose | Standard |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Material der OBD2-Männchensteckdose | PA66 |
| Überformung der OBD2-Mannsteckdose | schlanke Bauweise, 90-Grad-Rechtswinkel |
| DB9 männlicher Stecker | Standard |
| Stifte des DB9-Männchenanschlusses | mit einer Breite von nicht mehr als 30 mm, |
| Material des DB9-Männchenanschlusses | mit einer Dicke von nicht mehr als 0,05 mm |
| Überformung des DB9-Männchenanschlusses | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | flach und dünn |
| Draht | 26AWG, reines Kupfer |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Wir haben Plastikformen für die OBD2-OBDII-OBD-Anschlüsse und -Stecker hergestellt.Wir können die Kabel immer mit ausgezeichneter Konnektivität und Langlebigkeit herstellen.
Wir können verschiedene Formen für die Enden von OBD2-OBDII- und DB9-Anschlüssen herstellen. If you don’t like the overmolds at the ends of OBD2 OBDII and DB9 connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, können wir und wir haben die Fähigkeit, eine neue Overmold für Sie mit angemessener Gebühr zu machen. Darüber hinaus können wir es sogar kostenlos machen, solange die Bestellmenge 5000 Stück oder mehr beträgt.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | DB9 männlicher Stecker |
| 2 | 2 |
| 4 | 7 |
| 6 | 9 |
| 7 | 1 |
| 10 | 3 |
| 14 | 4 |
| 15 | 5 |
| 16 | 6 |
Was diesen Pin betrifft, gibt es 8 Pins, also 8 26AWG Drähte im Flachkabel.
Wenn es nicht nötig ist, dass mehr Pins angeschlossen werden, können Sie die Pinnenaufgabe oder die Pinnenausgabe an Ihre Bedürfnisse anpassen.Wir schlagen vor, dass wir einfach die notwendigen Pins verbinden, die Sie brauchen und der Preis kann niedriger sein, weil die Rohstoffe und Arbeitskosten sind niedriger.
Anwendung
Dieses Kabel wird verwendet, umTelematik, M2M-Geräte, IoV-Geräte (Internet of Vehicles), Flottenmanagementgeräte, OBD2-GPS-Tracker, OBD2-CAN-Programmierwerkzeuge,ECU-Tuningwerkzeuge oder Fahrzeug-Leistungs-Tuning-Werkzeuge für die weiblichen 16-Pin-OBD2-Diagnoseanschlüsse von Fahrzeugen. Einige Telematik- oder Flottenmanagementgeräte verfügen über DB9P-Frauenanschlüsse.
In einigen Autos sind die OBD2 OBDII weiblichen Diagnoseanschlüsse mit Deckeln bedeckt.Wenn Sie möchten, verbinden und installieren Sie einige OBD2-Telematik oder IoV-Geräte zu den OBD2-OBDII weibliche Diagnosenabschlüsse in diesen AutosDas übergeformte Kunststoff-Injektionsteil an den Enden der 16-Pin OBD2 OBDII weiblichen und männlichen Steckverbinder lässt das Kabel in einem rechten Winkel von 90 Grad herauskommen.Die Überform ist mit schlankem Design und das Kabel ist flach und dünnDiese Funktionen erleichtern die Anbindung und Installation dieser Arten von OBD2-Telematik- oder IoV-Geräten an die OBD2-OBDII-Frauendiagnostikanschlüsse in diesen Autos.
Senden einer Anfrage
Wenn Sie die OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder auf unserer Website nicht gefunden haben oder nicht die Zeit haben, nach ihnen zu suchen, können Sie uns gerne mitteilen, was OBD2-OBDII,Kabel mit 9-Pin J1939 oder 6-Pin J1708, Adapter oder Steckverbinder benötigen SieÜbermittlung einer Anfrage(Wenn Sie ein Bild haben, fügen Sie es bitte in der Anfrage an.) Wir können auch alle OBD2-OBDII-, 9-Pin-J1939- oder 6-Pin-J1708-Kabel, Adapter oder Steckverbinder für Sie anpassen.
