Produktdetails:
Zahlung und Versand AGB:
|
| J1939 weiblicher Stecker: | Äquivalent von Deutsch HD16-9-1939S-P080 | Typ des weiblichen Steckers J1939: | Typ 2 |
|---|---|---|---|
| Farbe des weiblichen Steckers J1939: | Grün | Endgeräte: | mit einer Breite von nicht mehr als 30 mm, |
| Gehäusematerial: | PA66 + Glasfaser | Grommet-Material: | Silikon |
| Hervorheben: | Katzenanschluss,Gürtel 9 Pin,Katze 9 Pin |
||

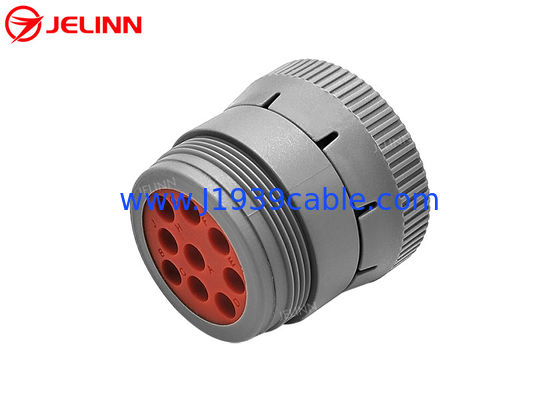

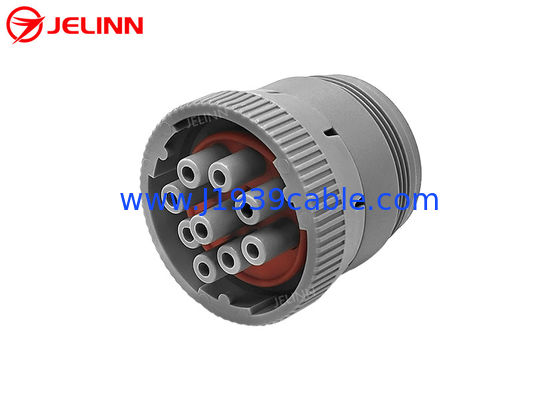

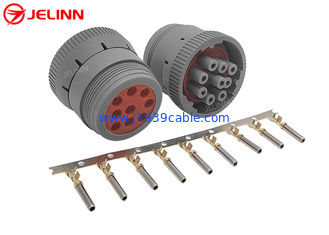

CAT Caterpillar 9 Pin Steckverbinder HD16-9-96S
Spezifikation
| 9-Pin-J1939-weibliche Steckverbinder | Äquivalent von Deutsch HD16-9-1939S-P080 |
| Art der9-Pin-J1939-weibliche Steckverbinder | Typ 2 |
| Farbe von9-Pin-J1939-weibliche Steckverbinder | Grün |
| Anzahl der Positionen | 9 |
| Endgeräte | mit einer Breite von nicht mehr als 30 mm, |
| Anzahl der Terminals | 9 Stück |
| Kontaktart | Schleifen |
| Kontaktgröße | 16 |
| Art der Montage | frei hängend (in Reihe) |
| Typ der Befestigung | Bajonettverschluss |
| Orientierung | mit Schlüssel |
| Gehäusematerial | PA66 + Glasfaser |
| Grommet-Material | Silikon |
| Betriebstemperatur | -25°C bis +100°C |
| Gewährleistung | 1 Jahr |
Wir haben die Plastikform hiervon gemacht.9-Pin J1939 weiblicher Stecker von uns selbst, weil wir eine vollständige Reihe von Maschinen und Ausrüstungen und ein gutes Team von Mitarbeitern für die Herstellung von Kunststoffformen haben.Wir haben auch Spritzgießmaschinen, die diese 9-Pin J1939 weiblichen Steckverbinder nach der Form herstellen können.
Denken Sie daran, dass dies ein weiblicher Stecker ist, weil es mit Endgeräten.9-Pin J1939 männlicher Stecker ist mit Pins.
Die 9-Pin J1939 weibliche Steckdose ist mit einem Schließring.Das Drehen des Verriegelungsrings an der richtigen Stelle nach dem Anschließen an einen 9-Pin J1939-Mannbehälter gewährleistet, dass der Stecker nicht versehentlich ausgeschaltet wird.
DieDeutsch 9 Pin J1939Der weibliche Steckverbinder ist Typ 2, so dass sein Pin F mit einem kleineren Durchmesser als Pin C und Pin J. Typ 2 J1939 9-Pin weibliche Steckverbinder können in Typ 1 oder Typ 2 J1939 9-Pn männliche Behälter eingesetzt werden.
Diese Typ-2-J1939 9-Pin-weiblichen Steckverbinder können mit folgenden J1939 9-Pin-männlichen Steckern gekoppelt werden:
Original oderÄquivalent zu DeutschHD10-9-1939P-P080
Original oderÄquivalent zu DeutschDer Ausdruck "Forschung" ist in Anhang I der Verordnung (EG) Nr. 1907/2006 ersetzt.
Original oderÄquivalent zu DeutschHD10-9-1939P
Original oderÄquivalent zu DeutschHD16-9-1939PE
Original oderÄquivalent zu DeutschHD10-9-1939P-B022
Original oderÄquivalent zu DeutschDie in Absatz 1 genannten Angaben sind zu beachten.
Original oderÄquivalent zu DeutschHD10-9-1939P-BP03
Original oderÄquivalent zu DeutschHD10-9-1939PE-BP03
Original oderÄquivalent zu DeutschDie Bezeichnung "Hydroxychlorofluorethane" ist in Anhang I der Verordnung (EG) Nr. 1907/2006 zu finden.
Original oderÄquivalent zu DeutschDer Ausdruck "Forschung" ist in der Fassung der Verordnung (EG) Nr. 1907/2006 zu entnehmen.
Original oderÄquivalent zu DeutschHD14-9-1939P
Original oderÄquivalent zu DeutschHD14-9-1939PE
Original oderGegenwert vonAmphenol AHD17-9-1939PES80
Original oderGegenwert vonAmphenol AHD17-9-1939PES
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder das Pinout von9-Pin J1939 weiblicher Stecker sieht so aus:
Die zentrale Nadel ist Nadel A. Die Nadel, auf die die Tastenkarte von PIn A gerichtet ist, ist Nadel F. Die Reihenfolge der Nadel B bis J ist im Uhrzeigersinn.
Anwendung
Diese weiblichen 9-Pin-J1939-Anschlüsse können zur Herstellung von 9-Pin-J1939-Kabeln und -Adaptern verwendet werden.
