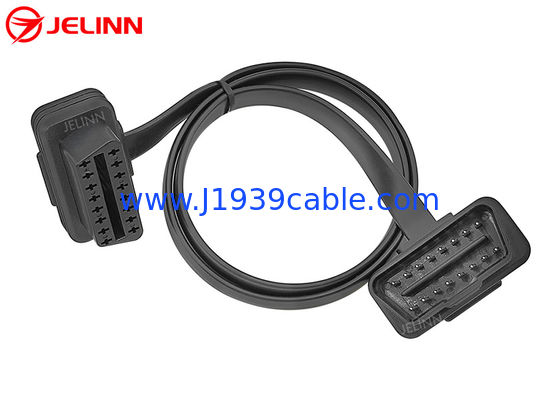

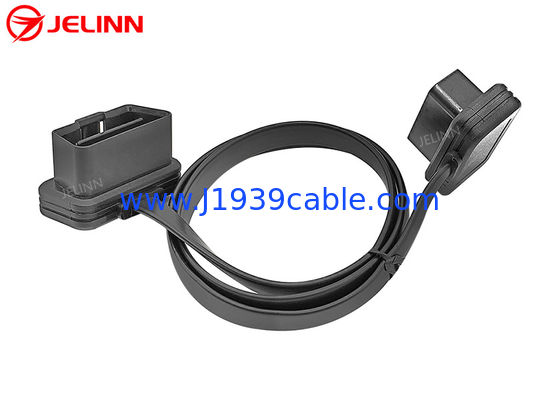

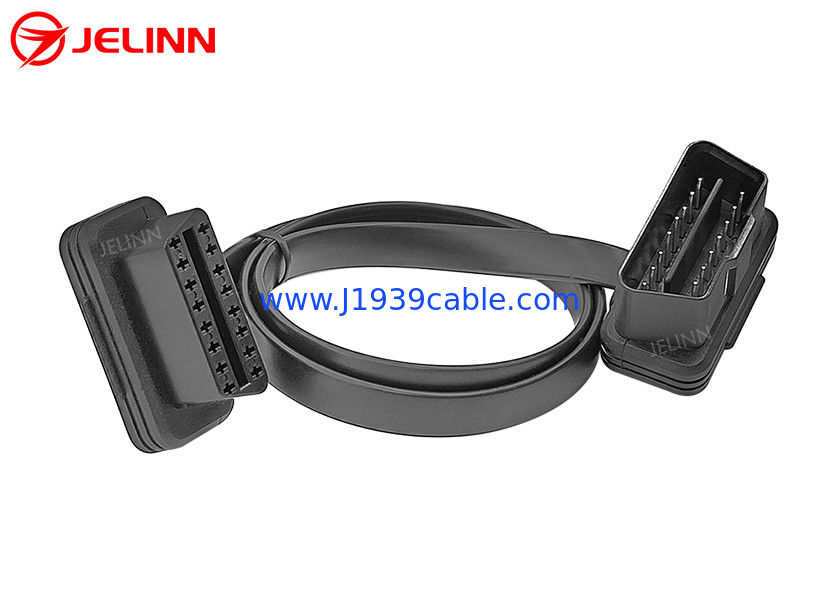

Rechtwinkliger Mann OBD2 OBDII 16-Pin J1962 zum weibliche Erweiterungs-Flachkabel

Rechtwinkliger Mann OBD2 OBDII 16-Pin J1962 zum weibliche Erweiterungs-Flachkabel

OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable
OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable OBD2 OBDII 16-Pin J1962 Right Angle Male to Female Extension Flat Cable

Großes Bild :  Rechtwinkliger Mann OBD2 OBDII 16-Pin J1962 zum weibliche Erweiterungs-Flachkabel Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: OEM
Zertifizierung: RoHS
Modellnummer: OBD2 OBDII
Zahlung und Versand AGB:
Min Bestellmenge: 100 Stück
Preis: Please email us for prices
Verpackung Informationen: PET-Taschen und dann -kartone
Lieferzeit: 3-30 Werktage
Zahlungsbedingungen: T/T, Payoneer, Western Union, Paypal, L/C
Versorgungsmaterial-Fähigkeit: 50.000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Stifte oder Anschlüsse: kupfern, Nickel-überzogen oder vergoldet Kabelform: flaches Band
Isolationswiderstand: 5M Ohm Min. Draht: 26AWG, reines Kupfer
Markieren:

Flachkabel OBDII

,

rechtwinkliges Flachkabel j1962

,

Mann obd2 zum weiblichen Flachkabel

Rechtwinkliger Mann OBD2 OBDII 16-Pin J1962 zum weibliche Erweiterungs-Flachkabel


Spezifikation


Stempel OBD2 Standard
Overmold des Stempels OBD2 dünner Entwurf, rechtwinklige 90-Grad-
Buchse OBD2 Standard
Overmold der Buchse OBD2 dünner Entwurf, rechtwinklige 90-Grad-
Material des overmolded Teils PVC
Kabelform flach dünn
Draht 26AWG, reines Kupfer
Material des Mannes OBD2 und der Buchsen PA66
Steckerbelegung oder Stift heraus besonders angefertigt
Kabellänge besonders angefertigt
Stifte des Stempels OBD2 kupfern, Nickel-überzogen oder vergoldet
Anschlüsse der Buchse OBD2 kupfern, Nickel-überzogen oder vergoldet
Durchgangswiderstand 3-Ohm-Maximum.
Isolationswiderstand 5M Ohm Min.
Betriebstemperatur −25℃ | +85℃
Prüfung 100% offen, Kurzschluss und Misdrahtprüfung
Prüfungsspannung DC300V 5M ohm/10ms
Garantie 1-jährig


Wir machten Plastikformen von den Verbindungsstücken und von Steckern OBD2 OBDII OBD. Werden reine kupferne Drähte der Qualität 24AWG oder 26AWG eingesetzt, um diese Kabel herzustellen. Wir können die Kabel mit ausgezeichnetem Zusammenhang und Haltbarkeit immer machen.

Wir können verschiedene overmolds für machen beenden von OBD2 weibliche und männliche Verbindungsstücke OBDII. Wenn Sie die overmolds nicht an den Enden von OBD2 OBDII weiblich mögen und männliche Verbindungsstücke wie in den Bildern gezeigt oder Sie Ihr eigenes overmold mit dem Logo Ihre Firma haben möchten, oder Sie spezielle Anwendungsanforderungen haben, können wir und wir haben die Fähigkeit, ein neues overmold für Sie mit angemessener Gebühr zu machen. Außerdem können wir sie für freies sogar machen, solange die Auftragsquantität 5000 PC oder mehr ist.



Rechtwinkliger Mann OBD2 OBDII 16-Pin J1962 zum weibliche Erweiterungs-Flachkabel 0


Steckerbelegung oder Stift heraus

Die Steckerbelegung oder der Stift heraus können so sein:



Stempel OBD2 Buchse OBD2
2 2
4+5 4+5
6 6
7 7
10 10
14 14
15 15
16 16


Hinsichtlich dieses Stiftes heraus, werden Pin 4 und Pin 5 des Mannes und der Buchsen OBD2 OBDII zusammen mit einem kurzen Draht angeschlossen. Der schwarze Draht im Zugseil wird an Pin 4 oder Pin 5. angeschlossen. Es gibt 9 verdrahtete Stifte, aber es gibt 8 Drähte 26AWG im Zugseil.

Die Steckerbelegung oder der Stift heraus können so auch sein:


Stempel OBD2 Buchse OBD2
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10 10
11 11
12 12
13 13
14 14
15 15
16 16


Hinsichtlich dieses Stiftes heraus, werden alle 16 Stifte des Mannes OBD2 und Buchsen verdrahtet, so dort sind 16 Drähte 26AWG im Zugseil.

Die Steckerbelegung oder der Stift heraus können entsprechend Ihrem Bedarf besonders angefertigt werden. Wenn es keinen Bedarf an mehr Stiften gibt angeschlossen zu werden, schlagen wir vor, dass wir gerade die notwendigen Stifte anschließen, die Sie benötigen und der Preis niedriger sein kann, weil der Rohstoff und die Arbeitskosten niedriger sind.


Anwendung

Dieser Mann OBD2 zum weiblichen Erweiterungskabel ist gewohnt, Telematik, IoV-Geräte, Flottenmanagementgeräte, Verfolger OBD2 GPS, Programmierwerkzeuge der DOSE OBD2, abstimmende Werkzeuge ECU oder abstimmende Werkzeuge der Autoleistung an das 16-Pin OBD2 der Fahrzeuge anzuschließen weibliche Häfen.



In einigen Autos werden die weiblichen Diagnosehäfen OBD2 OBDII durch Deckel bedeckt. Wenn Sie irgendein OBD2 oder IoV-Geräte zu den weiblichen Diagnosehäfen OBD2 OBDII in diese Autos anschließen und installieren möchten Telematik, ist dieses Kabel für diese Anwendung perfekt. Das overmolded Plastikeinspritzungsteil an den Enden von 16-Pin OBD2 OBDII weibliche und männliche Verbindungsstücke lässt das Kabel an herauskommen rechtwinklige 90-Grad-. Das overmold ist mit dünnem Entwurf und das Kabel ist flach und dünn. Diese Eigenschaften machen es einfach, diese Arten von Telematik OBD2 oder von IoV-Geräten zu den weiblichen Diagnosehäfen OBD2 OBDII in diese Autos anzuschließen und zu installieren. Außerdem können wir ein overmold auch schaffen, das macht die Gesamtstärke vom Stempel OBD2 (wir haben einen sehr dünnen Stempel- OBD2, dünnsten und Standard-Stempel OBD2 in der Welt), nachdem es nur 19mm overmolding. Dieser Stempel OBD2 von 19mm, nachdem man overmolding, kann in die weiblichen Diagnosehäfen OBD2 OBDII eingefügt werden in den meisten Autos einschließlich Volkswagen-Transportgestell.

Dieses Kabel kann geräte OBD2 oder Scanner oder Störungscodeleser (mit der passenden Software) an weibliche Häfen OBD2 in den Autos, hauptsächlich zu den Diagnosezwecken auch anschließen Diagnose.
