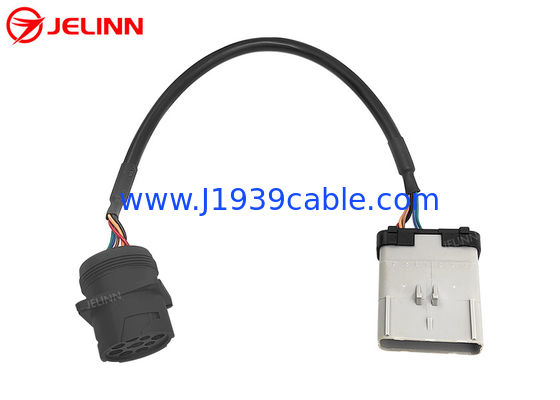

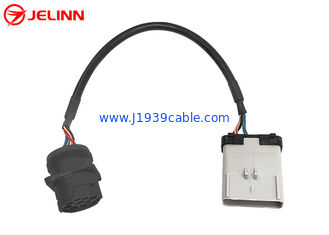

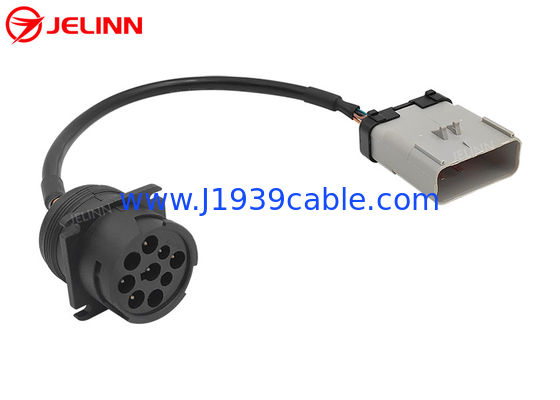

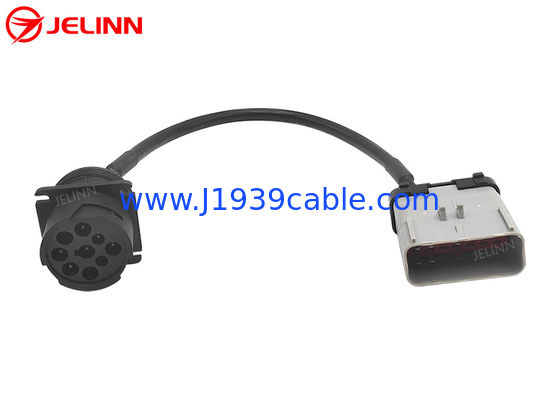

14 Mann Pin RP1226, zum Kabels Pin zu schwärzen Typ- 1sae deutsch 9 des weiblichen J1939 LKW-ELD
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Männliches Verbindungsstück RP1226: | Äquivalent von Aptiv 54201416 | Kabel: | 20AWG, reines Kupfer |
|---|---|---|---|
| Weiblicher Behälter J1939: | Äquivalent von Deutsch HD10-9-1939P | Art der Steckerbuchse J1939: | Typ 1 |
| Testen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Stifte oder Anschlüsse: | Kupfer mit Vernickelung oder Vergolden |
| Markieren: | RP1226 zu Stift 9,Kabel RP1226 ELD,RP1226 zu J1939 |
||
14 Mann Pin RP1226, zum Kabels Pin zu schwärzen Typ- 1sae deutsch 9 des weiblichen J1939 LKW-ELD
Spezifikation
| Männliches Verbindungsstück RP1226 | Äquivalent von Aptiv 54201416 |
| 9-Pin J1939 Buchse | Äquivalent von Deutsch HD10-9-1939P |
| Art von 9-Pin J1939 Steckerbuchse | Typ 1 |
| Farbe von 9-Pin J1939 Steckerbuchse | Schwarz |
| Draht | 20AWG, reines Kupfer |
| Material des männlichen Verbindungsstücks RP1226 | PA66 + Glasfaser |
| Material von 9-Pin J1939 Steckerbuchse | PA66 + Glasfaser |
| Pinout (Bauschaltplan) | besonders angefertigt |
| Kabellänge | besonders angefertigt |
| Stifte oder Anschlüsse | Kupfer mit Vernickelung oder Vergolden |
| Durchgangswiderstand | 3-Ohm-Maximum. |
| Isolationswiderstand | 5M Ohm Min. |
| Betriebstemperatur | −25℃ | +85℃ |
| Prüfung | 100% offen, Kurzschluss und Misdrahtprüfung |
| Prüfungsspannung | DC300V 5M ohm/10ms |
| Garantie | 1-jährig |
Pinout (Bauschaltplan)
Im allgemeinen kann das pinout (Bauschaltplan) als unten sein.
4 Stifte jedes Verbindungsstücks werden verdrahtet. Es gibt 4 Drähte 20AWG im Kabel.
| Mann RP1226 | Signal | 9-Pin J1939 Frau |
| 8 | Boden | |
| 1 | Batterieleistung | B |
| 2 | J1939, SCAN-Hoch | C |
| 9 | J1939, SCAN-Tief | D |
Manchmal kann das pinout (Bauschaltplan) als unten auch sein.
6 Stifte jedes Verbindungsstücks werden verdrahtet. Es gibt 6 Drähte 20AWG im Kabel.
| Mann RP1226 | Signal | 9-Pin J1939 Frau |
| 8 | Boden | |
| 1 | Batterie | B |
| 2 | J1939, SCAN-Hoch | C |
| 9 | J1939, SCAN-Tief | D |
| 6 | J1708, KANN Hoch | F |
| 13 | J1708, KANN Tief | G |
Das pinout (Bauschaltplan) kann entsprechend dem Bedarf der Kunden auch besonders angefertigt werden.
Anwendung
Entsprechend TMC (des die Technologie und Versorgungsamt ATAS) empfohlen üben Sie Standardisierung der Mitteilungs-RP1226, einiges 2019 und neuere schwere LKWs wie Kenworth, Peterbilt, Volvo, Regenmantel und Freightliner in Nordamerika werden mit einem zusätzlichen Verbindungsstück im Fahrerhaus auf der Fahrerseite hinter Schlag, nahe der Sicherungsplatte ausgerüstet. Der LKW-Inhaber kann den Bodybuilder Manual zu mehr Information überprüfen.
ELD (elektronische Protokollierungs-Geräte), Telematikgeräte oder andere Sekundärmarktgeräte, die Daten von J1939, von der DOSE oder von J1708 erfordern, sollten an dieses zusätzliche Verbindungsstück RP1226 angeschlossen werden. Andernfalls sind möglicherweise die Verbindungen nicht warrantable.
Wenn ein Gerät, das einen 9 Hafen des Stift J1939 hat, erforderlich ist, an einen LKW anzuschließen zu sein, der mit 14 Stift-RP1226 zusätzlichem Verbindungsstück ausgerüstet wird, ist dieses Kabel erforderlich.
