Produktdetails:
Zahlung und Versand AGB:
|
| Stifte der OBD2-Männlichen Steckdose: | mit einer Breite von nicht mehr als 30 mm, | Endgeräte des weiblichen OBD2-Anschlusses: | mit einer Breite von nicht mehr als 30 mm, |
|---|---|---|---|
| Prüfungen: | 100% offen, Kurzschluss und Verlustdrahtprüfung | Draht: | 26AWG, reines Kupfer |
| Hervorheben: | Teiler J1962 Y,Kabel Peugeots OBD2 Y,Kabel Citroen J1962 Y |
||

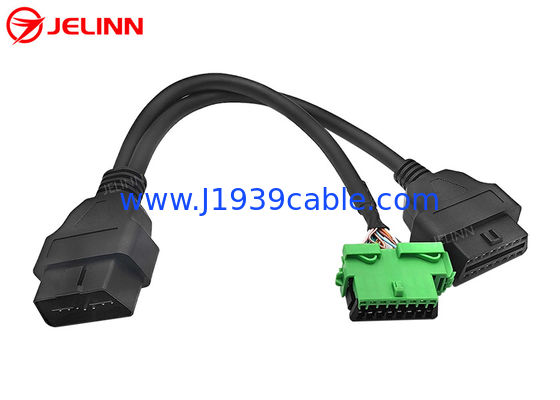

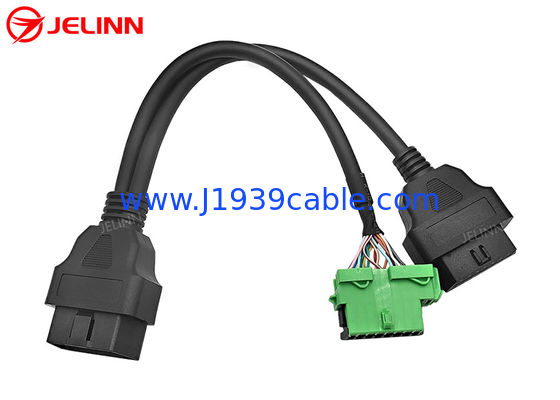

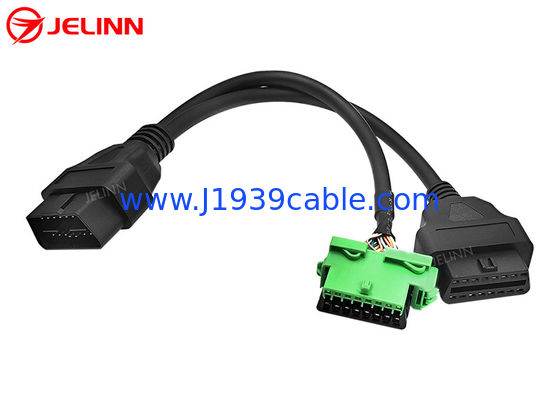

OBD2 OBD-II Männlich auf Peugeot und Citroen OBD2 Weiblich und OBD2 Weiblich Y-Kabel
Spezifikation
| OBD2 männliche Steckdose | Standard 12V/24V |
| Stifte der OBD2-Männlichen Steckdose | mit einer Breite von nicht mehr als 30 mm, |
| Überformung der OBD2-Mannsteckdose | gerade |
| Peugeot und Citroen OBD2 weiblicher Stecker | Äquivalent des ursprünglichen |
| Gemeinsamer OBD2-weiblicher Stecker | Standard, mit KET-Terminals |
| Endgeräte der OBD2-weiblichen Steckverbinder | mit einer Breite von nicht mehr als 30 mm, |
| Überform von OBD2-weiblichem Steckverbinder | gerade |
| Material von übergeformtem Teil | PVC |
| Form des Kabels | Runde |
| Draht | 26AWG, reines Kupfer |
| Material der OBD2-Konnektoren männlich und weiblich | PA66 |
| Pin-Zuteilung oder Pin-Out | angepasst |
| Kabellänge | angepasst |
| Kontaktwiderstand | Maximal drei Ohm. |
| Isolierwiderstand | 5M Ohm Min. |
| Betriebstemperatur | -25°C bis +85°C |
| Prüfungen | 100% offene, kurze und fehlende Kabelprüfung |
| Prüfspannung | DC300V 5M Ohm/10ms |
| Gewährleistung | 1 Jahr |
Dies ist ein Y-Kabel mit 3 Enden eines OBD2-Mannsteckers, einem Ersatz-Peugeot- und Citroën-OBD2-Frauenanschluss und einem gemeinsamen OBD2-Frauenanschluss.
Der gemeinsame OBD2-OBDII J1962 weibliche Steckverbinder ist mit hochwertigen, widerstandsfähigen KET-Endgeräten ausgestattet.die für eine Prüf- oder Diagnoseumgebung geeigneter ist, in der die Geräte häufig angeschlossen und abgeschaltet werden.
Der übergeformte Kunststoff-Einspritzteil an den Enden der 16-Pin-OBD2 OBDII-Weibchen- und Männchenanschlüsse sorgt dafür, dass das Kabel gerade herauskommt.
Diese Art von OBD2-Mannstecker kann an OBD2-Frauenanschlüsse von 24V/12V-Fahrzeugen angeschlossen werden.
Pin-Zuteilung oder Pin-Out
Die Pin-Zuteilung oder Pin-Out kann so aussehen:
| OBD2 männliche Steckdose | Peugeot und Citroen OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Bei diesem Pin-Out sind der Pin 4 und der Pin 5 der OBD2 OBDII-Konnektoren mit einem kurzen Draht miteinander verbunden.Es sind 9 Pins verdrahtet., aber es gibt 8 Leitungen von 26AWG im Kabel von OBD2 männlicher Steckdose zum normalen OBD2 weiblichen Steckverbinder. Alle 16 Pins von OBD2 männlicher Steckdose zum Peugeot und Citroen OBD2 weiblichen Steckdose sind verdrahtet,Also gibt es 16 Drähte von 26AWG im Kabel von OBD2 männlichen Stecker zu Peugeot und Citroen OBD2 weiblichen Stecker.
Die Pin-Zuteilung oder Pin-Out kann auch so aussehen:
| OBD2 männliche Steckdose | Peugeot und Citroen OBD2 weiblicher Stecker | allgemeiner weiblicher OBD2-Anschluss |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
Die 16 Pins des OBD2-Konnektors sind mit Kabel versehen, also sind es 16 Kabel von 26 AWG in beiden Kabeln.
Die Pin-Zuteilung oder Pin-Out kann auch nach Ihren Bedürfnissen angepasst werden.
Anwendung
Dieses Y-Kabel wird verwendet, um zu verbindenTelematik, IoV-Geräte, Flottenmanagementgeräte, OBD2-GPS-Tracker, OBD2-CAN-Programmierwerkzeuge, ECU-Tuning-Tools oder Fahrzeugleistungstuning-Tools an die 16-Pin-Frauen-OBD2-Diagnoseanschlüsse von Fahrzeugen.
Dieses OBD2-OBDII-Y-Kabel ermöglicht die Verlagerung oder Anbindung mehrerer Telematik- oder IoV-Geräte. Take the original Peugeot and Citroen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Peugeot and Citroen OBD2 female diagnostic port. Installieren Sie den Ersatz-Peugeot- und Citroën-OBD2-Weibchenanschluss an einem Ende der Y-Ende zurück an die ursprüngliche Position des OBD2-Weibchendiagnostikports im Fahrzeug.Dann können Sie eine Telematik oder IoV Gerät an den gemeinsamen OBD2 weibliche Stecker am anderen Ende der Y-Enden verbinden. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureWenn Sie den Ersatz-Peugeot- und Citroën-OBD2-Weibchenanschluss zur Verfügung stellen und dann das Telematik- oder IoV-Gerät verstecken, das mit dem gemeinsamen OBD2-Weibchenanschluss verbunden ist,Dann würde niemand wissen, dass Sie diese Geräte installiert haben, ohne das Panel zu öffnen.
Dieses Kabel kann auch zum Anschließen von OBD2-Diagnosegeräten oder Scannern oderFehlercodeleser(mit der entsprechenden Software).
