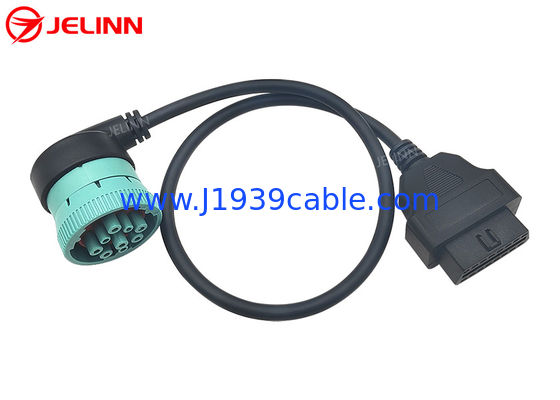

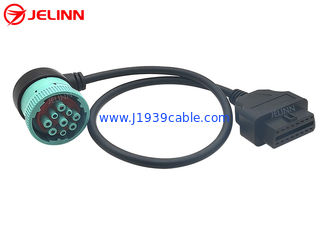

Rechtwinklige grüne Frau J1939 Deutsch 9-Pin zu J1962 OBD2 16 Pin Female Cable

Rechtwinklige grüne Frau J1939 Deutsch 9-Pin zu J1962 OBD2 16 Pin Female Cable

large.img.alt
small.img.alt small.img.alt

Großes Bild :  Rechtwinklige grüne Frau J1939 Deutsch 9-Pin zu J1962 OBD2 16 Pin Female Cable Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: OEM
Zertifizierung: RoHS
Modellnummer: J1939
Zahlung und Versand AGB:
Min Bestellmenge: 100 Stück
Preis: Please email us for prices
Verpackung Informationen: PET-Taschen und dann -kartone
Lieferzeit: 3-30 Werktage
Zahlungsbedingungen: T/T, Payoneer, Western Union, Paypal, L/C
Versorgungsmaterial-Fähigkeit: 50.000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Draht: 20AWG, reines Kupfer Steckerbelegung oder Stift heraus: besonders angefertigt
Steckerbuchse J1939: Äquivalent von Deutsch HD16-9-1939S-P080 Art der Steckerbuchse J1939: Art - 2
Farbe der Steckerbuchse J1939: Grün Betriebstemperatur: −25℃ | +85℃
Markieren:

Deutsch J1939 zu OBDII-Kabel

,

J1939 weiblich zum weiblichen Kabel OBD2

,

Deutsch 9 Pin-Frau zum weiblichen Kabel OBD2

Rechtwinklige grüne Frau J1939 Deutsch 9-Pin zu J1962 OBD2 16 Pin Female Cable



Spezifikation



Steckerbuchse J1939 Äquivalent von Deutsch HD16-9-1939S-P080
Art der Steckerbuchse J1939 Art - 2
Farbe der Steckerbuchse J1939 Grün
Draht 20AWG, reines Kupfer
Material des Steckers J1939 PA66 + Glasfaser
Material von Stecker OBD2 OBDII PA66
Steckerbelegung oder Stift heraus besonders angefertigt
Kabellänge besonders angefertigt
Stifte oder Anschlüsse kupfern, Nickel-überzogen oder vergoldet
Durchgangswiderstand 3-Ohm-Maximum.
Isolationswiderstand 5M Ohm Min.
Betriebstemperatur −25℃ | +85℃
Prüfung 100% offen, Kurzschluss und Misdrahtprüfung
Prüfungsspannung DC300V 5M ohm/10ms
Garantie 1-jährig





Die Steckerbuchse J1939 Deutsch 9-Pin ist grün. Das Ende der Flanschdose J1939 ist rechtwinklige 90-Grad-, die helfen können, etwas Raum zu sparen, wenn sie Telematikgeräte anschließen und installieren.



Die J1939 Deutsch 9 Pin-Buchse ist Art - 2, so ist sein Pin F mit smalller Durchmesser wie Art Pin C und J. - 2 J1939 Deutsch, das 9 Pin-Steckerbuchsen mit Typ 1 oder Art kompatibel sein können - 2 J1939 Deutsch 9 Pin-Stempel.

Rechtwinklige grüne Frau J1939 Deutsch 9-Pin zu J1962 OBD2 16 Pin Female Cable 0




Steckerbelegung oder Stift heraus

Im allgemeinen sind die Steckerbelegung oder der Stift heraus so (4 angeschlossen zu werden Stifte):


Frau OBD2 Signal Frau J1939
5 Boden
16 Batterie B
6 J1939, CAN-H C
14 J1939, CAN-L D


Manchmal können die Steckerbelegung oder der Stift heraus so auch sein (6 angeschlossen zu werden Stifte):


Frau OBD2 Signal Frau J1939
5 Boden
16 Batterie B
6 J1939, CAN-H C
14 J1939, CAN-L D
2 J1708-H F
10 J1708-L G



Manchmal können die Steckerbelegung oder der Stift heraus so auch sein (6 angeschlossen zu werden Stifte):


Frau OBD2 Signal Frau J1939
5 Boden
16 Batterie B
6 J1939, CAN-H C
14 J1939, CAN-L D
12 J1708-H F
13 J1708-L G




Das 6 Drahtseil schließt auch Verdrahtung für die Linien J1708 ein. Wenn Sie nicht die Drähte J1708 benötigen, ist es besser, sie nicht anzuschließen, da manchmal die addierten Linien die Operation einiger GPS-Verfolger behindern können.

Die Steckerbelegung oder der Stift heraus können entsprechend Ihrem Bedarf auch besonders angefertigt werden.


Anwendung

Dieses ist ein Kabel zwischen dem Stiftverbindungsstück Runde J1939 Deutsch 9 (seiten- Kameraden des Testgeräts zum Fahrzeug J1939) und einem OBD2 Verbindungsstück der Art 16 Stift(seiten- Kameraden des weiblichen Fahrzeugs mit einem Verbindungsstück des Tests OBD2). Werden J1939 +/- Datenleitungen an die DOSE +/- die Linien angeschlossen, und die Energie und die Grundlinien werden auch angeschlossen.

Die allgemeine Anwendung ist, Telematik, Flottenmanagement oder Transport-geräte wie GPS-Verfolger an Hochleistungsnutzfahrzeuge anzuschließen, die Runde 9-pin Deutsch-Verbindungsstücke haben. Die Stromleitungen werden passend angeschlossen, um Energie zum Verfolger zur Verfügung zu stellen.

Dieses Kabel erlaubt auch ein Werkzeug des Scans OBD2 oder einem Störungscodeleser (mit der passenden Software) an das runde Verbindungsstück J1939 anzuschließen. Bedenken Sie, dass die meiste Software OBD2 und die Scanner auf Lesung PIDs basieren, die einzelne Parameter sind. J1939 ist ein PGN basiertes Protokoll, in dem jedes PGN mehrfache Parameter enthält. Ihr Scan-Werkzeug muss in der Lage sein, PGNs zu behandeln, wenn es, mit diesem Kabel zu arbeiten ist.


Senden einer Untersuchung

Wenn Sie nicht nicht Zeit gefunden oder haben haben, den Kabeln J1939, OBD2 oder J1708, den Adaptern oder nach den Verbindungsstücken in unserer Website zu suchen, fühlen Sie sich frei, uns zu informieren, welche Kabel J1939, OBD2 oder J1708, Adapter oder Verbindungsstücke Sie brauchen, indem sie eine Untersuchung senden (wenn Sie ein Bild haben, befestigen es bitte in der Untersuchung). Wir können alle mögliche Kabel J1939, OBD2 oder J1708, Adapter oder Verbindungsstücke für Sie auch besonders anfertigen.
